UG/NX的二维加工一直都被用户吐槽不够强大，所以绝大部分编程员都是先建模，再编程。这样就会浪费很多时间在建模上，导致整体编程效率不高。
其实UG/NX的二维加工并不像大家描述的那么弱，相对也非常强大。我们就以下图为例。
如果工作中有CAD的图档，那么就可以直接导入NX编程，省去了画线的时间，先新建空白文件，然后如图导入DWG格式文件.

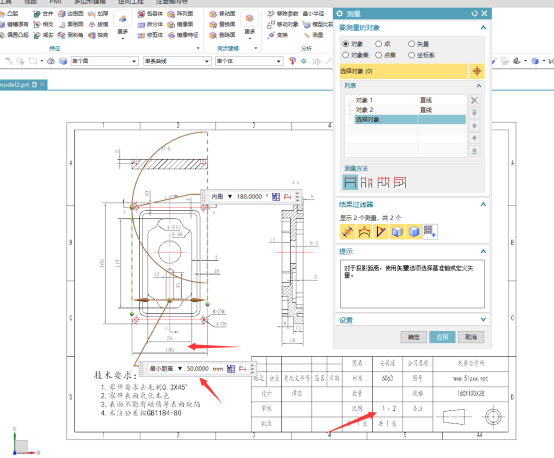

但是导入后一定要检查图形尺寸是否和工程图标注一致，（重要的事情说三遍）。经测量导入的图档尺寸小了一半，所以需要对曲线进行放大。
先利用图层，筛选出我们需要的图形轮廓，最好复制到其它图层再改图形。

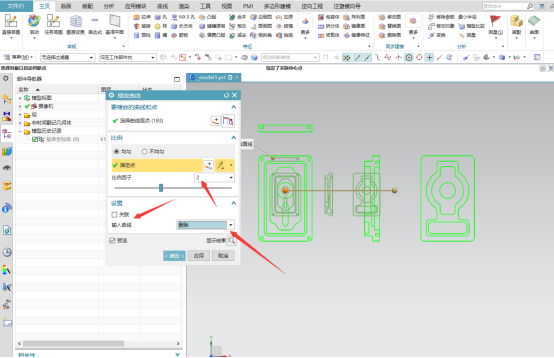

把需要的轮廓复制到其它图层后，然后使用缩放曲线命令，将所有曲线放大2倍。

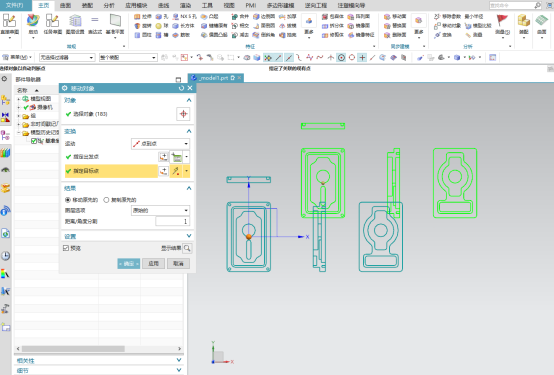

然后为了方便编程，把二维曲线移动到基准坐标系的位置。

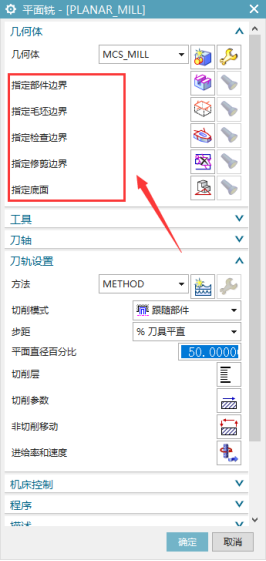

到此二维曲线就整理完毕了，那么就可以进入到加工模块进行编程，使用的策略自然是平面铣，要想用好平面铣，必须对里面的边界有深刻的理解，否则很难用精这个命令。
它们在不同的场景也有不同的含义与用法，关注本课程，让您重新认识NX加工模块的强大！
在NX12.0版本中，对加工模块做了重点加强，有之前版本无法比拟的优势，它会让您在工作中发挥得更为出色！
