1. 绘图中的新版草绘工具

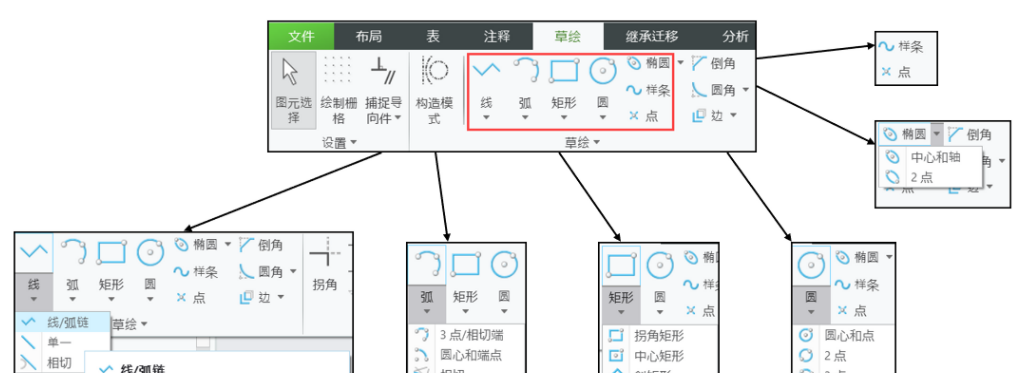

增加了改版的绘图草绘新工具集，在绘图模式中单击“草绘”(Sketch) 选项卡。
新版绘图草绘工具可用于创建非参数化草绘，如直线、弧、矩形、圆、椭圆、样条和点。当我们在绘图模式下进行草绘时，新工具的直观拖动行为与即时尺寸定义相结合，可提高可用性。
尺寸工具栏有助于设置尺寸标注和参考，减少了应用设计更改所需的时间。
2. 新的几何参考捕捉工具

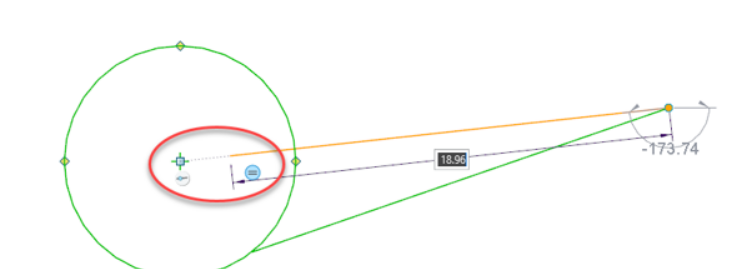

新的参考捕捉工具叫“捕捉导向件”，之前的版本需要添加“参考”以后才能捕捉到需要的位置，新版本则可以直接绘制。还提供了多种捕捉导向供我们选择。
3. 尺寸的快速创建
Creo8.0以前，绘制的直线等草绘，是没法快速输入指定的长度的，新版本中，我们可以边绘制草绘边输入指定的数值。
4. 改进了构造绘制图元的创建

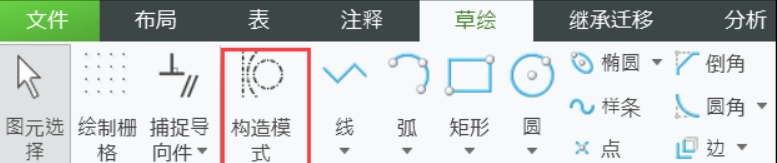

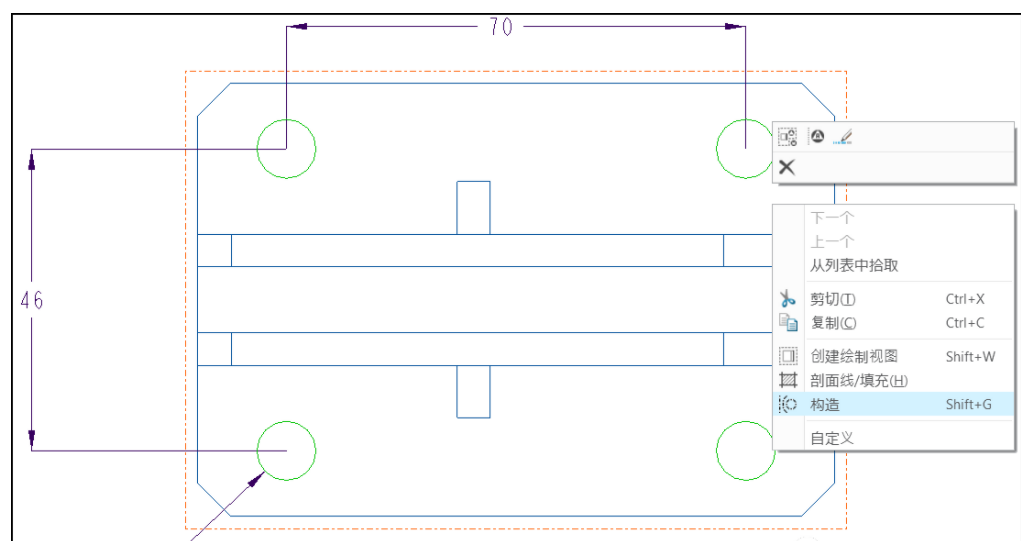

新版本还改进了构造线的创建，新的构造模式可让我们在创建最终几何之前，使用虚线草绘参考几何。此模式支持构造线、弧、矩形等。此增强功能增加了构造模式几何的多样性。可以单击“草绘”> “构造模式”或者右键单击绘制图元以显示“构造”快捷菜单。

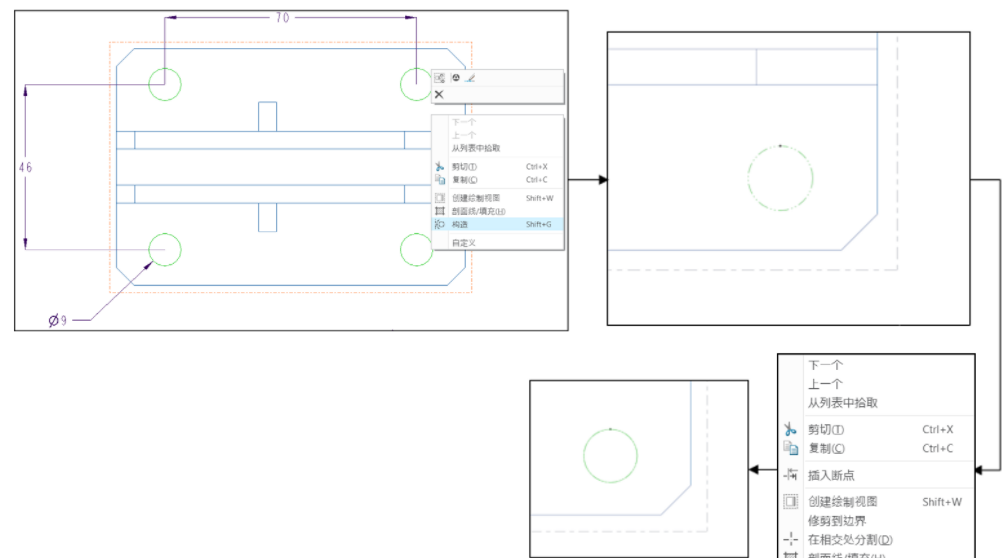

此外，还有一个新的快捷菜单选项允许您在构造模式和实体类型模式之间切换已草绘的图元。
Creo8.0对工程图中“草绘”的增强，改变了用户对于Creo手动创建绘图难用的印象，提高了我们创建工程图的效率。
