在进行设备功能调试或者设备发生故障时，往往需要我们在线查看梯形图程序，参照设备梯形图程序内容进行故障分析，那么如何在线查看梯形图程序呢？
首先，点击右侧MDI键盘上的“F0”按键，CNC显示画面就会跳转至PMC梯形图画面；

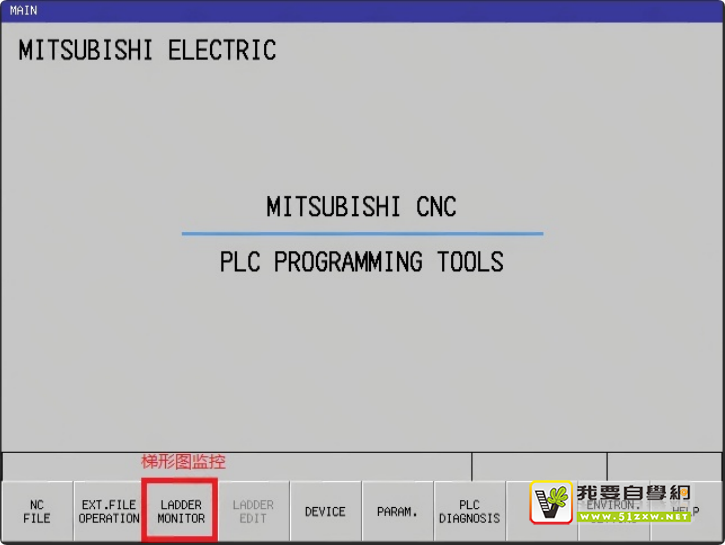

然后在梯形图画面中点击下方“LADDER MONITOR（梯形图监控）”按键，进入梯形图在线监控画面；
梯形图在线监控画面如下图所示，在此画面下即可查看梯形图中各程序段的逻辑关系；
梯形图在线监控画面如下图所示，在此画面下即可查看梯形图中各程序段的逻辑关系；

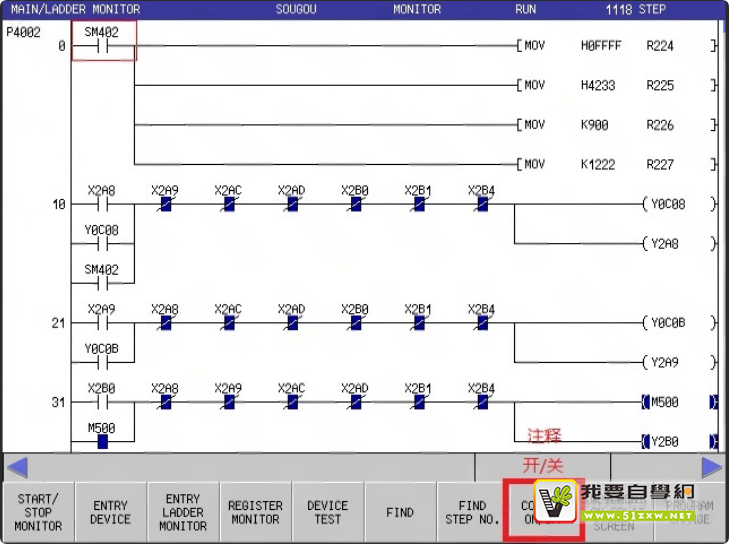

打开注释信息后，画面显示画面如下；

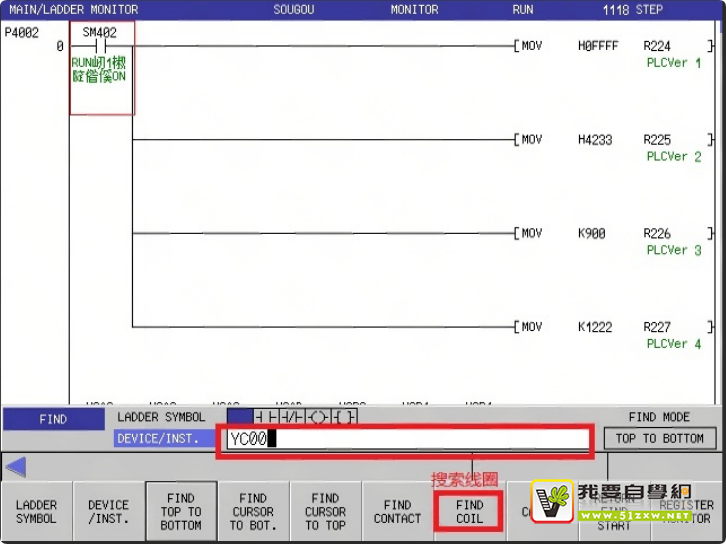

如需要搜索地址“YC00”，直接由右侧MDI键盘，键入“YC00”即可，梯形图画面会直接弹出搜索框；输入完成后，点击下方“FIND COIL（搜索线圈）”，开始搜索地址；
系统搜索到“YC00”线圈后，会自动跳转至该线圈所在程序段，直接查看即可。
