当我们确认一个开关信号是否被系统PMC读取，或者不知道某个开关对应的X地址是哪一个时，通常可以手动强制开关，然后在PMC地址监控画面，监控X地址状态，看下对应X地址是否有信号变化，或者看下哪个X地址相应变化即可确认开关对应的X地址。
那么在三菱设备中，怎么监控PMC地址的状态信息呢？

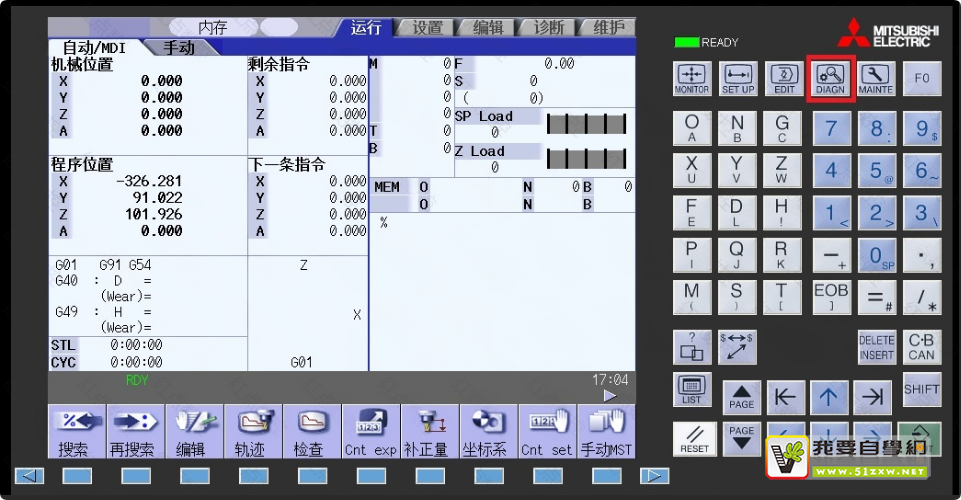

首先点击三菱MDI键盘上的“DIAGN(诊断)”按键，进入系统诊断画面；
在系统诊断画面中，点击“I/F诊断”进入I/F诊断画面；

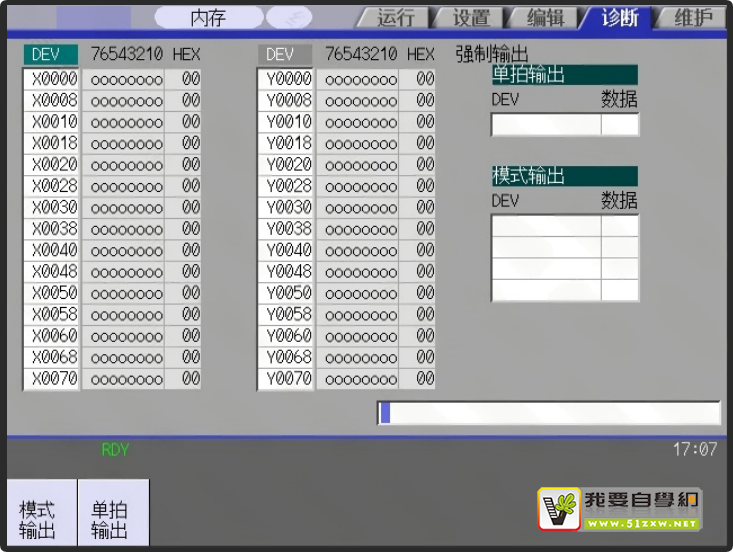

IF诊断画面如下，在IF诊断画面中可以监控PMC各类输入/输出信号状态，如X地址、Y地址、M地址、F地址等；
在IF诊断画面中，左侧为信号地址，右侧为地址对应的状态；以X0地址为例，右侧状态分别对应信号为“X7、X6、X5、X4、X3、X2、X1、X0”共8个信号，每个信号位都有“0”或“1”两种显示状态，图中显示为全部为“0”的状态；
如要监控其他地址状态，如监控“Y280”，则直接在MDI键盘键入“Y280”后，点击“INPUT”按键，画面会自动跳转至“Y280”地址进行监控；
显示画面如下，地址“Y280”当前状态为“0”，可以通过此方法对其他地址进行状态监控。
