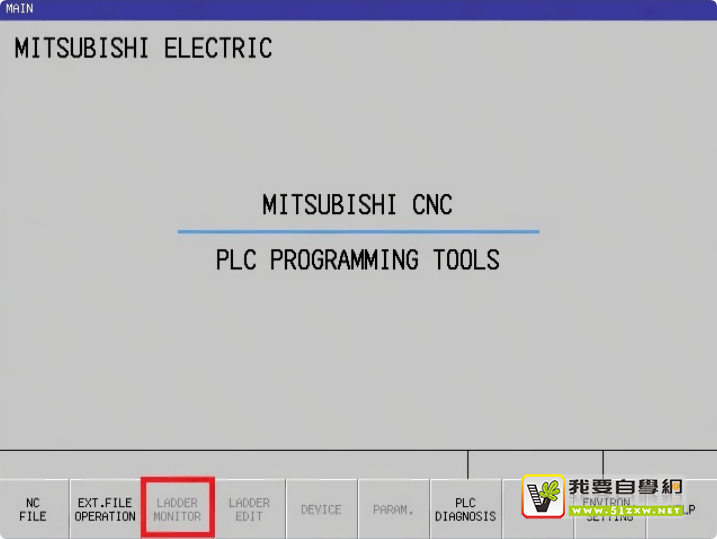

在三菱M70系统中，设备厂家为了保护机床数据避免人为更改，往往会对梯形图程序设置密码，只有拿到厂家提供的密码后，正确输入梯形图密码，才可查看设备梯形图程序。若设备梯形图加密，则进入到梯形图画面时，画面中“LADDER MONITOR(梯形图监控)”显示为灰色，表明当前梯形图无法查看，此时就需要联系设备厂家获取梯形图查看的密码。
获取厂家提供的梯形图密码后，进入到系统维护界面，输入系统密码“MPARA“，输入完成后，点击MDI键盘”F0“进入到梯形图界面；

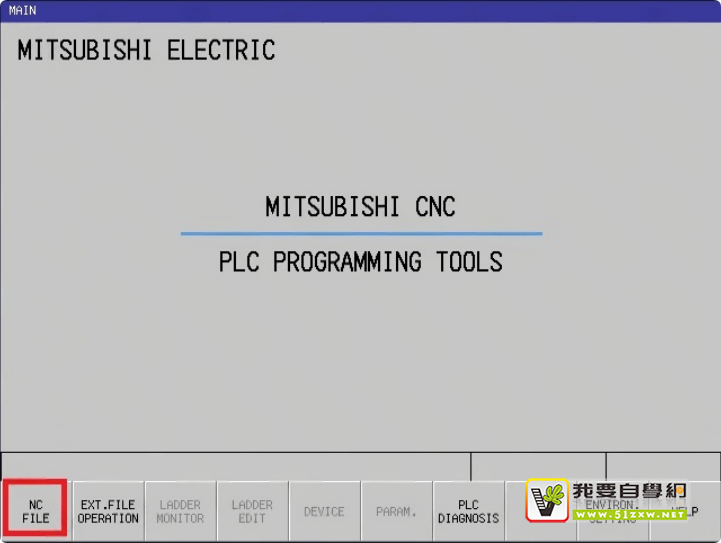

在梯形图画面中，点击“NC FILE（NC文件）”，进入系统文件画面；
在系统文件画面中，点击“KEYWORD(密码)”；

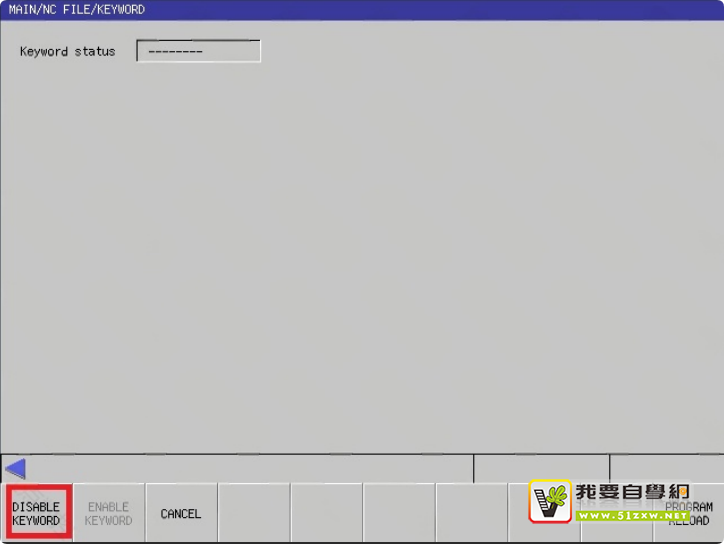

在密码界面，点击“DISABLE KEYWORD(解除密码)“开始输入密码操作；
系统弹出输入密码对话框，在对话框中输入厂家提供的密码后，直接点击“EXECUTE(执行)”；

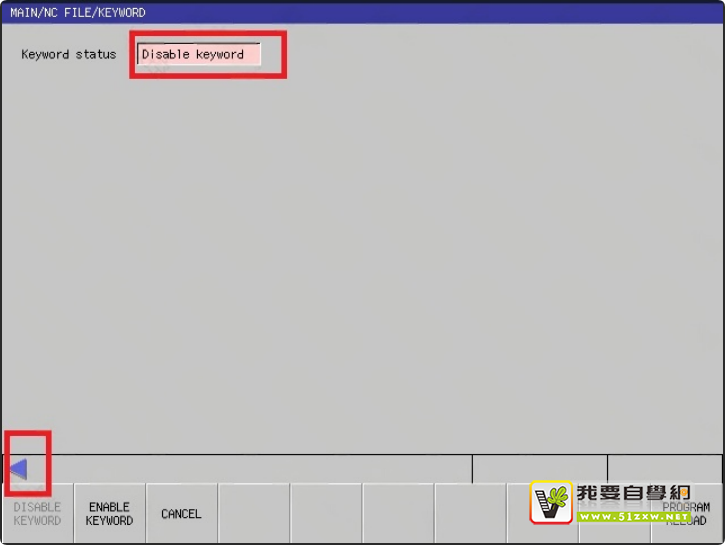

若密码输入正确，系统“Keyword status（密码状态）”会显示“Disable keyword（密码解除）”并伴随粉色背景显示，点击左扩展键退出密码设定界面；
画面回到NC文件画面，点击“OPEN（打开）”；

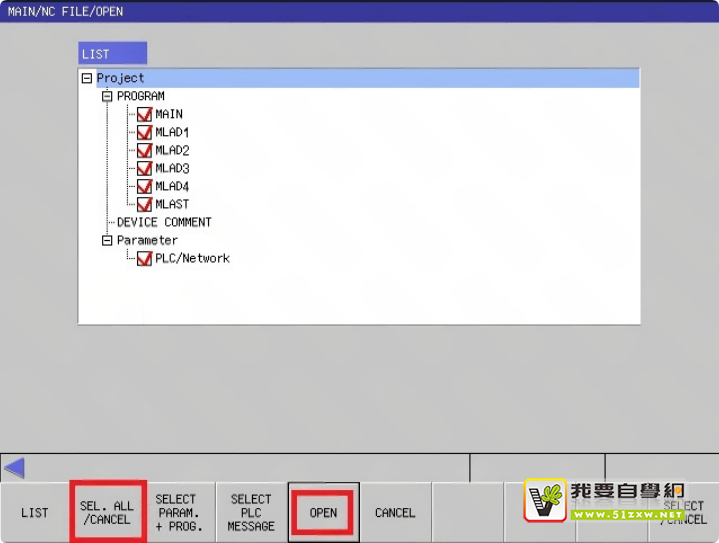

系统显示当前梯形图内所有程序列表，点击“SEL.ALL/CANCEL(选择全部/取消)”，选中梯形图内所有程序后，点击“OPEN（打开）”；
系统提示“Overwrite？（覆盖）”，点击“ALL YES（全部覆盖）”；
系统开始读取梯形图程序，读取完成后提示“Completed（完成）”，点击“OK”退出当前画面；

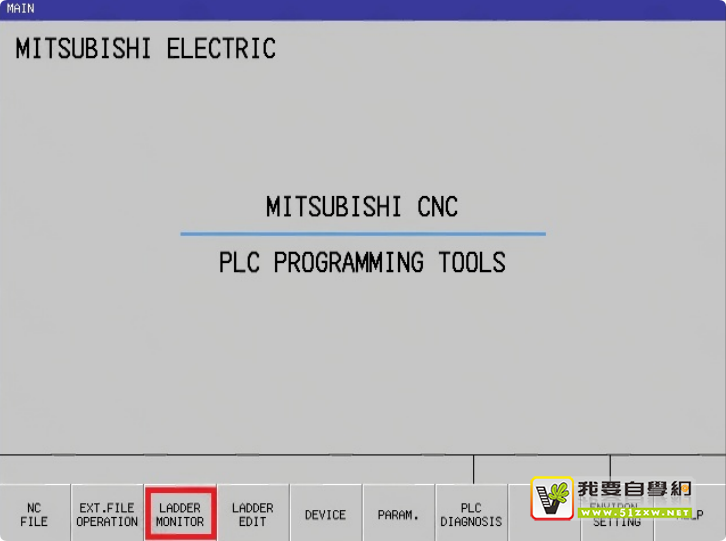

按下左扩展按键，退出画面至梯形图主画面，此时画面中“LADDER MONITOR(梯形图监控)”可以正常显示，点击“LADDER MONITOR(梯形图监控)”；

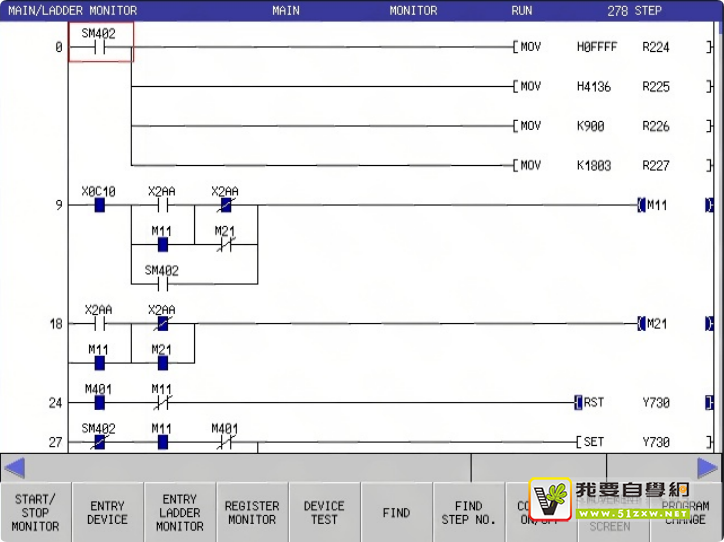

系统进入到梯形图监控画面，此时就可以查看梯形图程序了。
以上就是有关三菱M70梯形图加密后，在线监控梯形图时的操作步骤，可参考本文进行操作。
