立式加工中心设备经常会使用第四轴，而对于FANUC系统来说，追加第四轴使用最多的就是βi系列的驱动器，如：βi20驱动器，最新款βi20-B驱动器（A06B-6160-H002）外观如下：

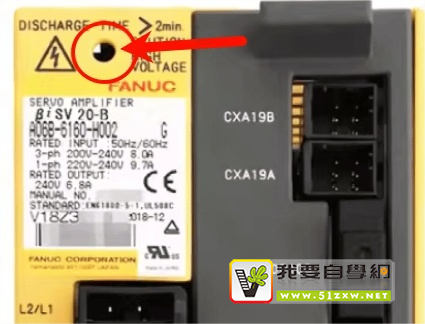

前段时间在远程指导客户处理故障时，发现客户并不清楚，这类驱动器的控制电源指示灯是哪个，误以为驱动器上方的红色指示灯是控制电源的指示灯，如下图；其实这是不对的，图中的指示灯左侧明显有个闪电的符号，其实这个指示灯是直流母线电源的指示灯，也就是驱动器三相电源的指示灯；
那么驱动器的控制电源有指示灯吗？指示灯在哪呢？

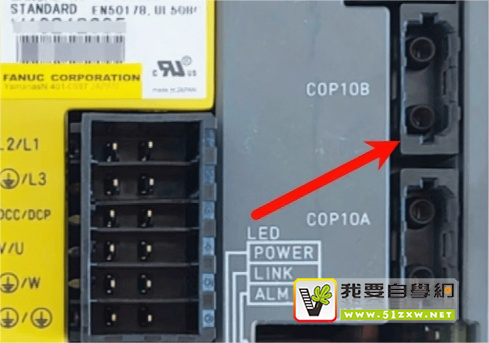

这款驱动器的控制电源为DC24V，通过CXA19B接口引入，驱动器的电源指示灯在编码器JF1接口位置的右侧侧板上，正面查看不太容易观察到，要从左侧看就会看到是有LED指示灯显示的，指示灯共有三个，最下面的指示灯就是控制电源指示灯了，指示灯为绿色。
如果实在不方便查看的话，也可以通过查看驱动器上的光纤接口是否显示红色光亮，来判断控制电源是否接通
βi40的驱动器也是一样的，驱动器控制电源指示灯效果如下图，最下方绿色的指示灯就是控制电源指示灯；
