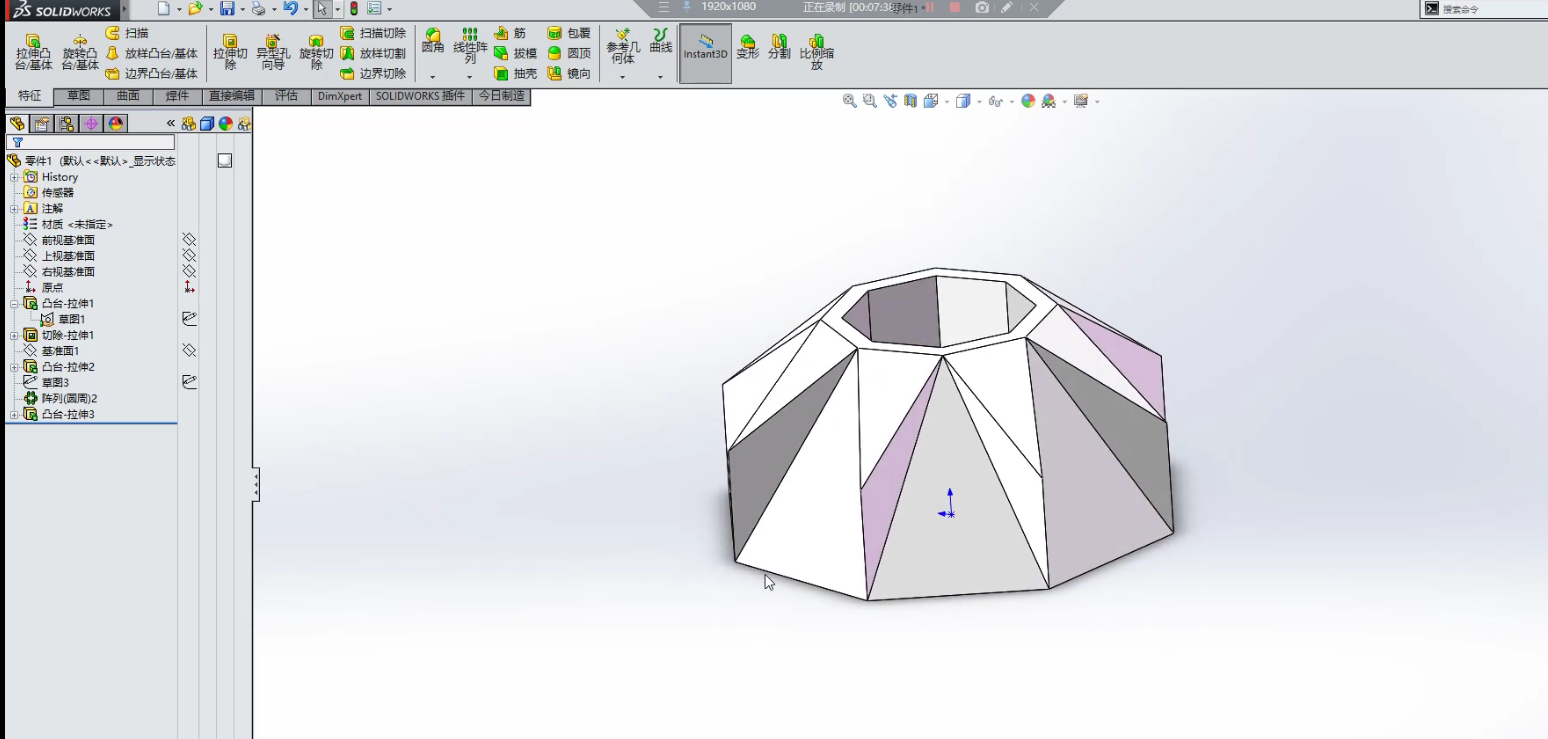

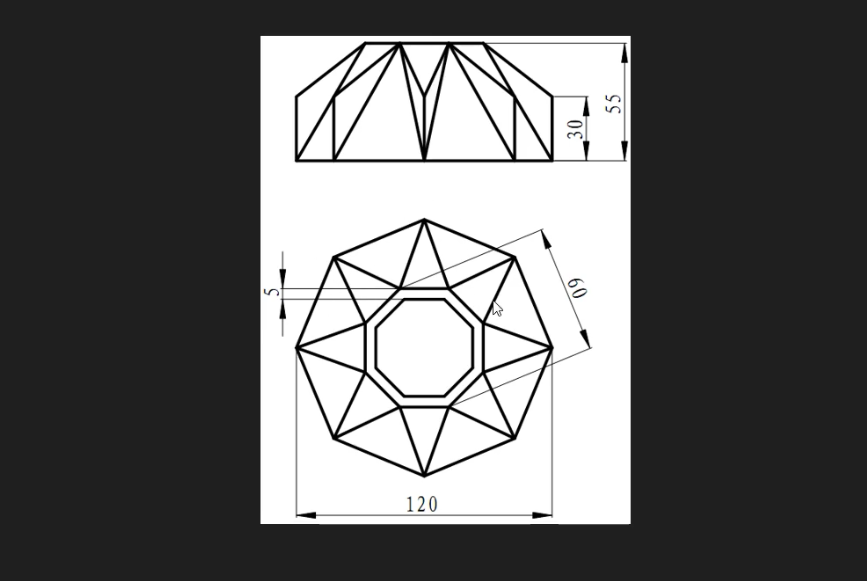

大家好，今天我们来画多边体的一个结构，到底是怎么画呢，具体操作方法很简单，我们先看看效果图是怎么样的
solidworks零基础快速

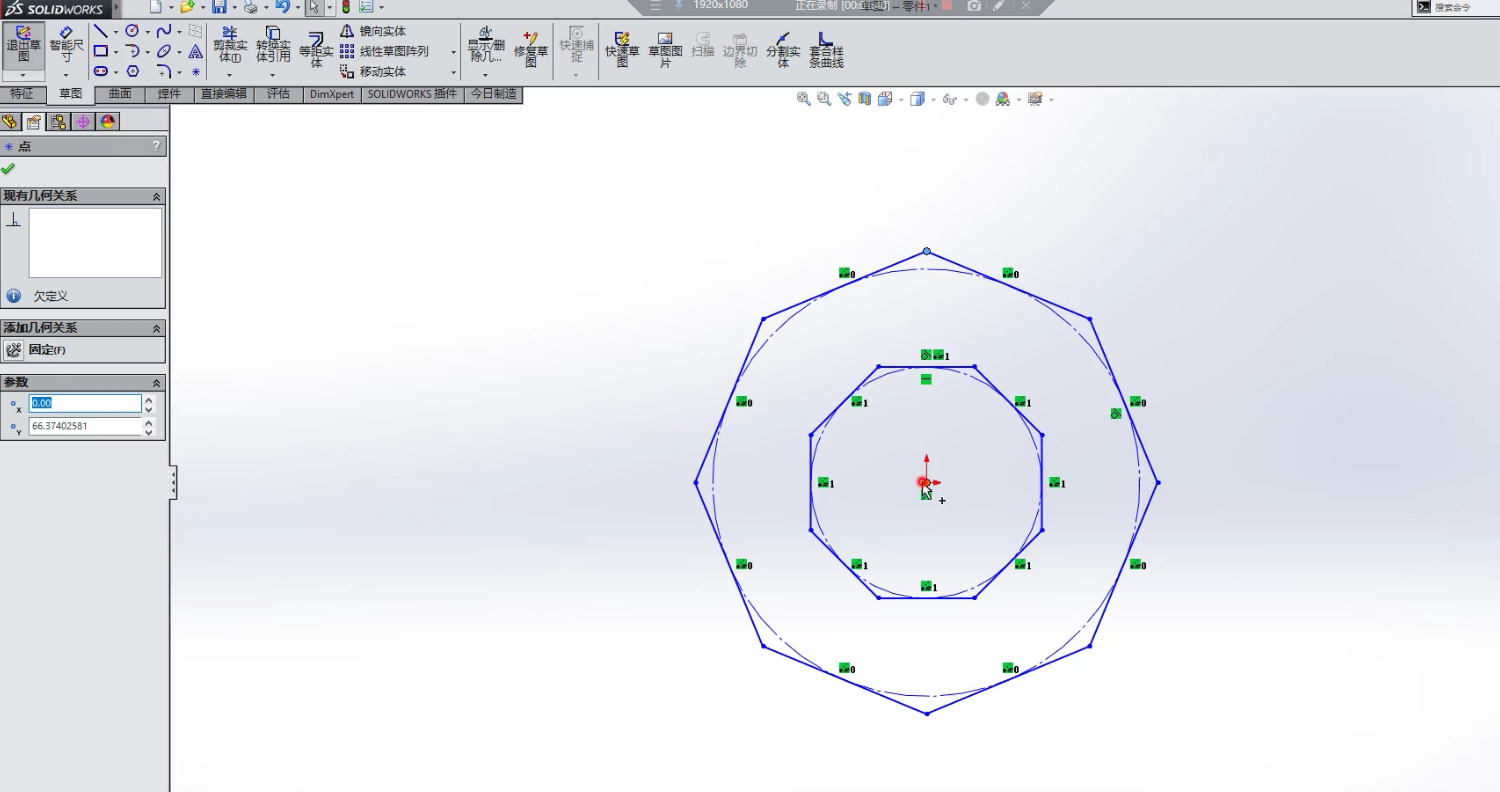

第1步，选择上视基准面，点击多边形，参数为8，把它的结构先画出来

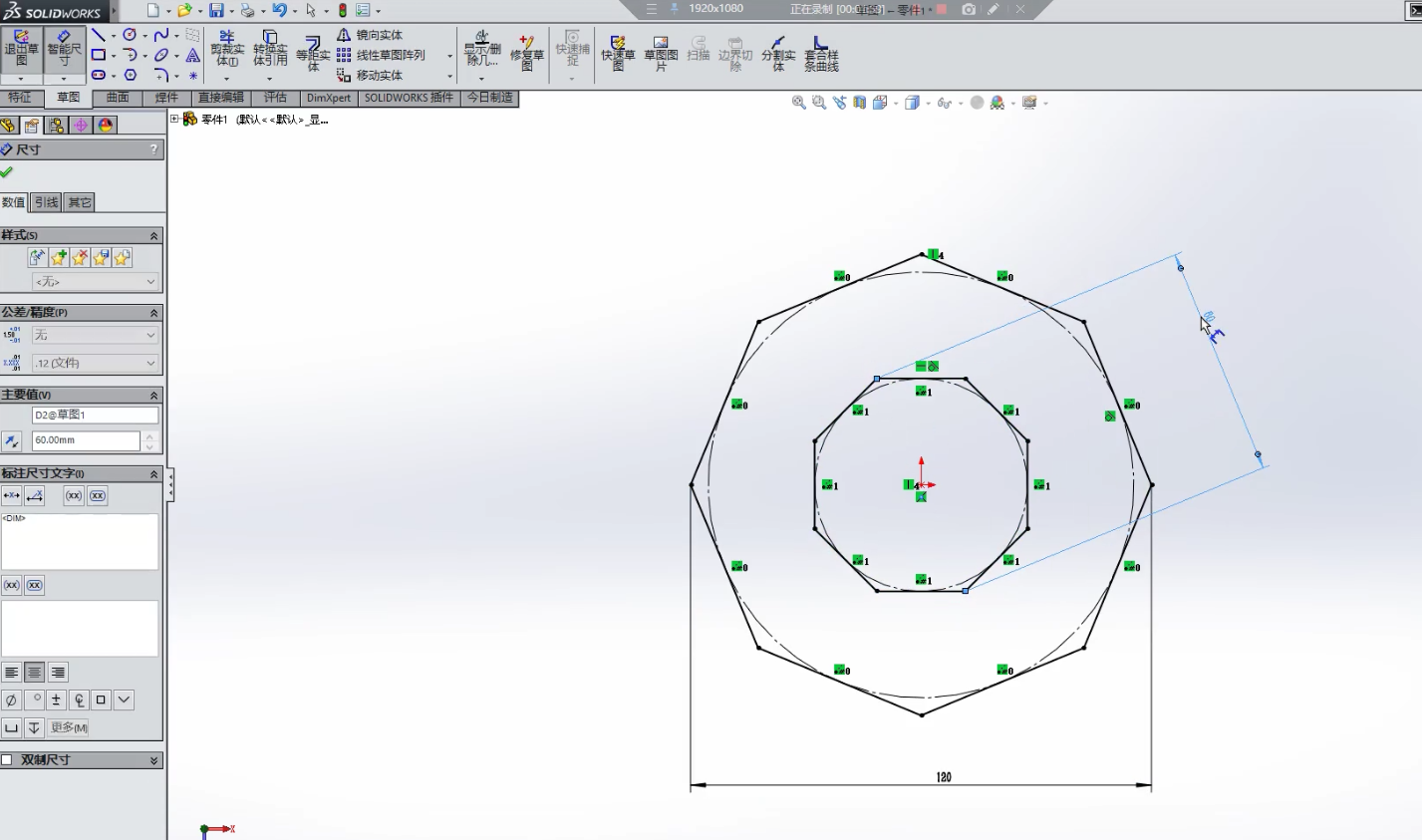

第2步，选择智能尺寸，外边为120，内边为60

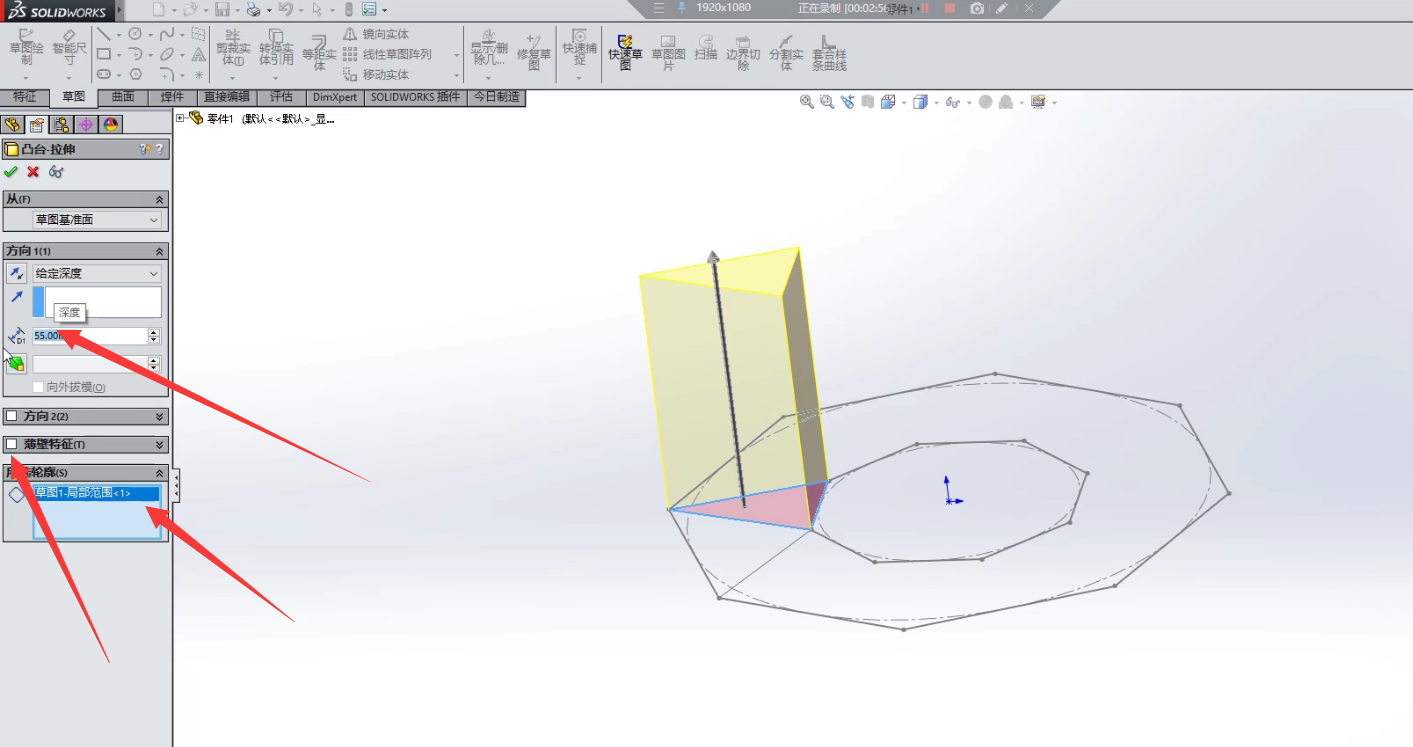

第3步，先进行画出一个面，然后进行拉伸实体，去掉薄壁特征，拉伸度为55

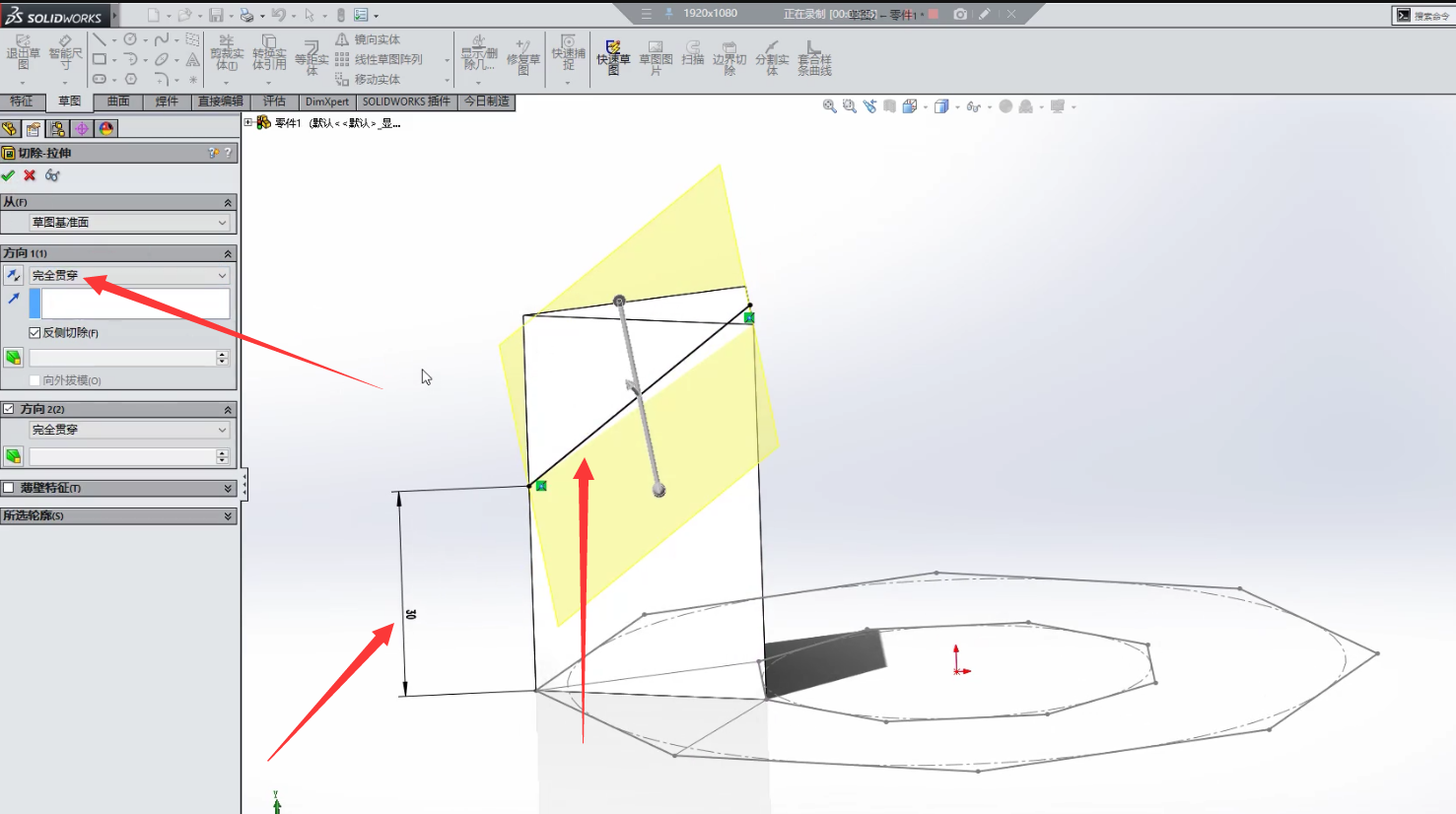

第4步，在前视基准面上，画一条斜线，进行拉伸切除，参数为30，方向为完全贯穿

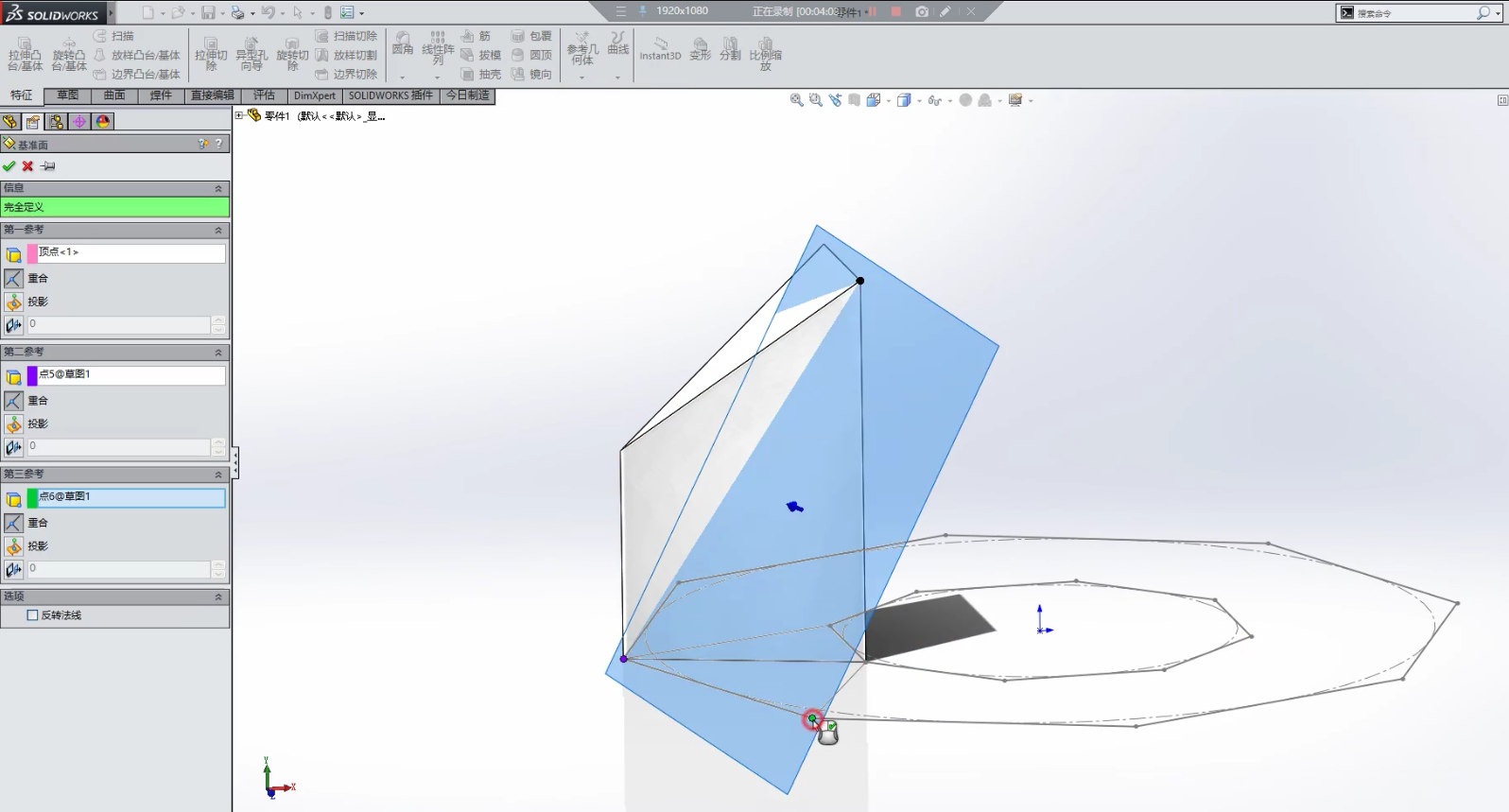

第5步，新建一个基准面，如下图操作所示：

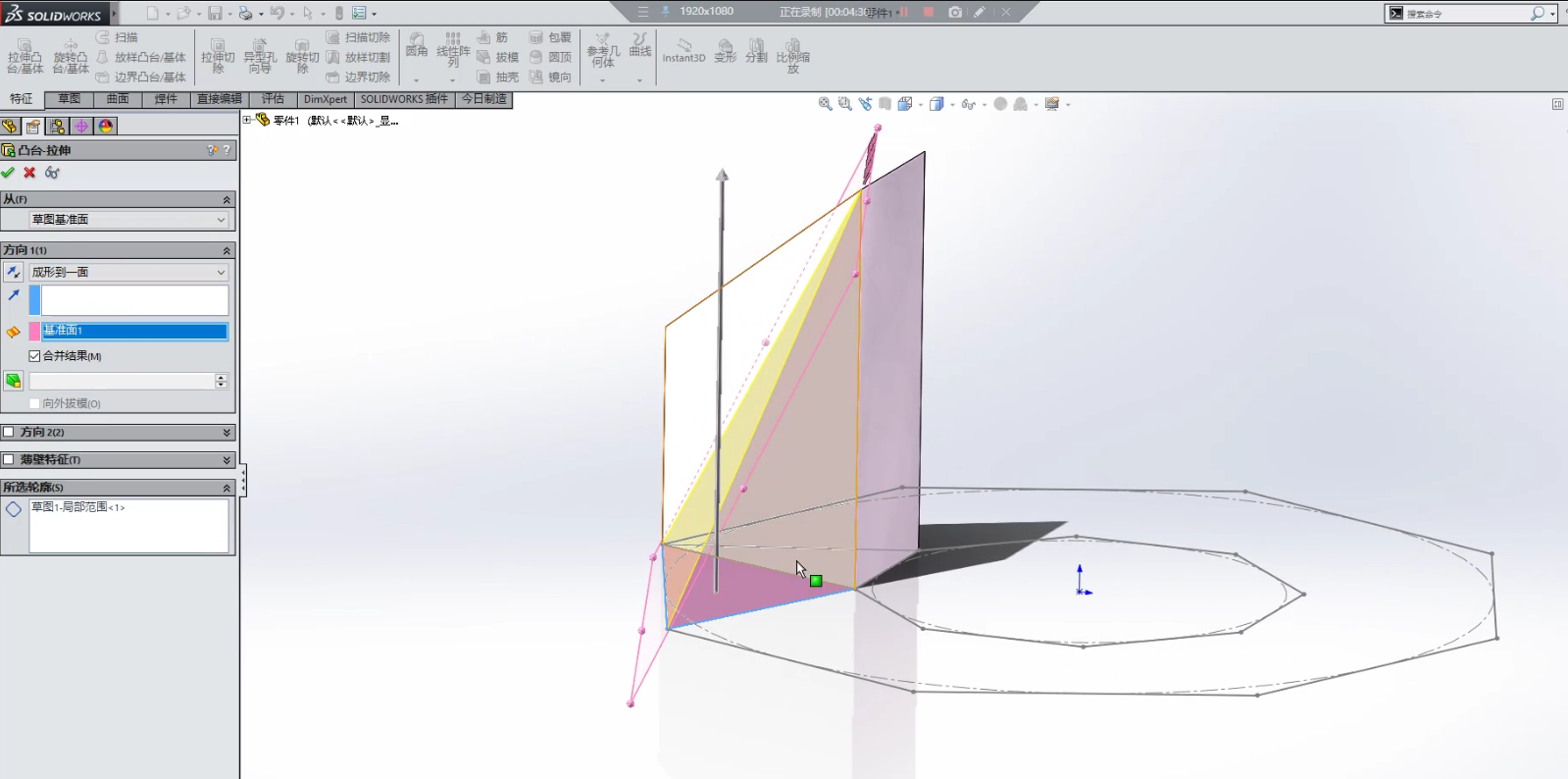

第6步，选择拉伸凸台/基体，选择轮廓面，取消薄壁特征，方向为成形到一面
第7步，选择前视基准面，做出一条构造线，然后用圆周阵列，阵列参数为8个，选择实体
第8步，在上视基准面上，选择等距实体，参数为5，方向为反向

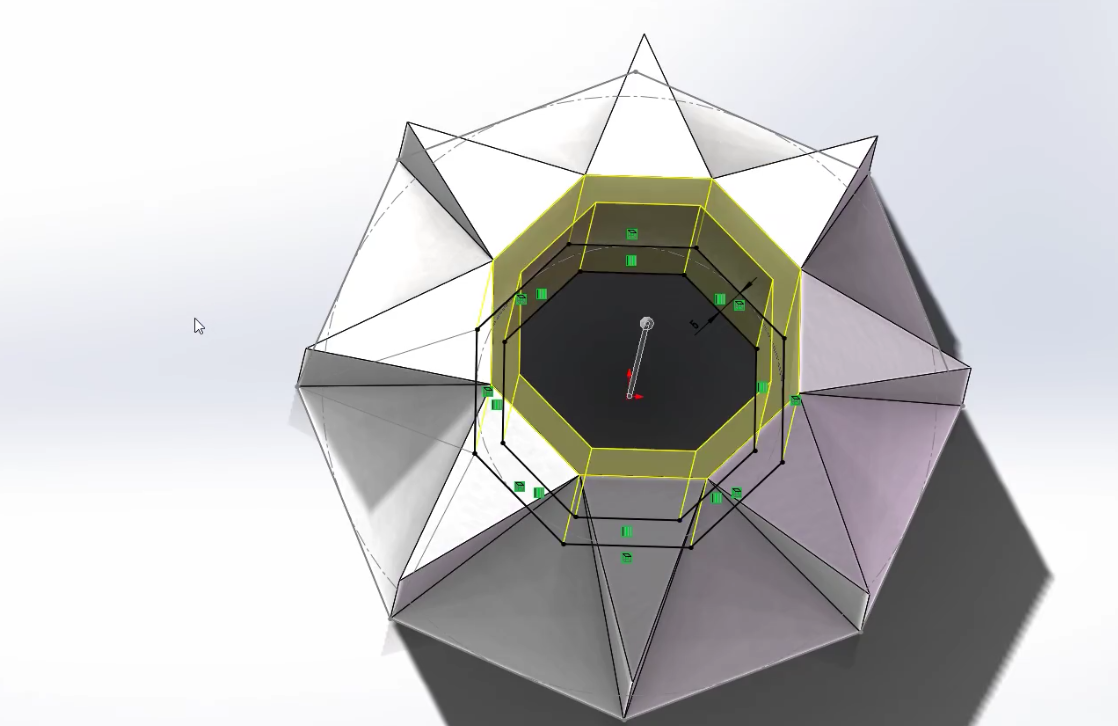

第9步，点击转换实体引用，把内八边形转换过来
第10步，点击拉伸凸台，距离为55，点击合并结果，特征范围为所有实体，点击打√
