本案例主要控制要求是这样的，一台威纶通触摸屏，链接了三菱的FX3U的plc，通过PLC的M点报警信号，通过报警元件显示出来，同时，需要报警触发的时候，触摸屏通过打印机，打印出对应的报警界面。
首先，我们先来看看链接的方案，我们选择的是威纶通MT8102IQ信号的触摸屏，触摸屏后面带有两个通信端口，如下图：
首先是威纶通和三菱plc的连线，一般你只需要和触摸屏卖家直接购买，说买一跟和三菱plc的通信线卖家就会配给你，当然你也可以选择自己焊接，引脚链接图如下：
然后是打印机和打印机的连接，我们这边购买的是思普瑞特的热敏打印机，型号是SP-RMDIIID采用的是标准232接线方法，直接可以和打印机的买家要求，配置标准RS232的线就可以，也可以自己去焊接，引脚连接图如下
以上，硬件部分的连接已经做好了，接下来可以进行软件的配置。
打印机这边的使用它的出厂设置就好，不需要修改，默认的参数为：波特率9600、无校验、数据位8位、停止位1位。
触摸屏这边的配置如下
型号根据厂家说明，选择SPRT(SP-DIII,DIV,D5,D6,A,DA,T),端口选择COM1（RS-232）,波特率9600，0校验。8位数据位，停止位1位，由于纸张宽度大概300个像素，画面比例缩放100%。
然后触摸屏和三菱plc通信需要添加一个对应的通信协议，参数如下：
这样整个触摸屏的设置就做好了，接下来做一个报警设置

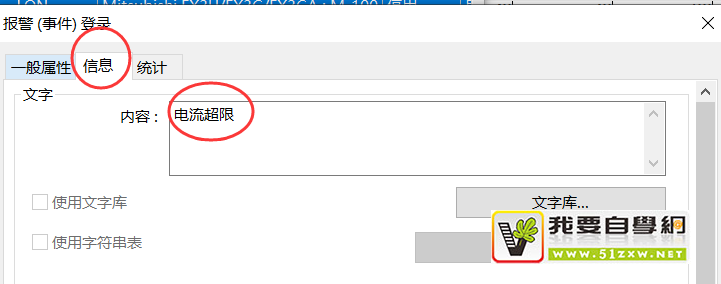

把M100设置位报警的条件，我们做一个报警显示器，如下图
最后面，根据下图的顺序，添加打印的命令：元件--plc控制--新增--画面截取--M100控制--打印机信息
这样整个功能就做好了，一旦plc上的M100报警触发了，触摸屏上的报警显示就能
