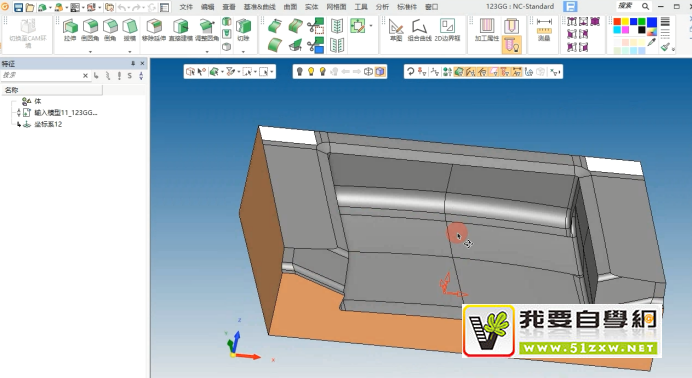

1. 在Cimatron导入好数据后，对数据进行分析和修复，是一个合格编程工程师的必要步骤，之所以要进行数据修复，是因为在数据的转换中，会出现曲面曲率的变化，当然不排除数据的本身就是有问题的，如果不找出这些问题的曲面，可能会出现欠切，过切，加工出来的曲面变形，旋转卡顿，计算刀轨缓慢，甚至会计算不出来刀轨的情况，所以说，我们在加工多曲面的加工数据时，尽量减少数据的转换，转换次数越多，丢失的曲面数据的可能性越大，在Cimatron转换数据中，①：（首选方案）直接读取，比如NX，pro/e，catia等软件的直接格式，这样出现的破面可能性会小点，注意的是：需转换数据软件的版本发行日期不能晚于Cimatron2024的版本发行的时间，否则无法直接读取；②：选择X_T格式读入，X_T格式只要设计的时候，缝合公差不会过大的话，出现的破面的可能性会小一点；③：选择STP读入，④：最后选择IGS格式读入，同时勾选“以B样条来创建曲面”
2. 数据的修复方法如下：

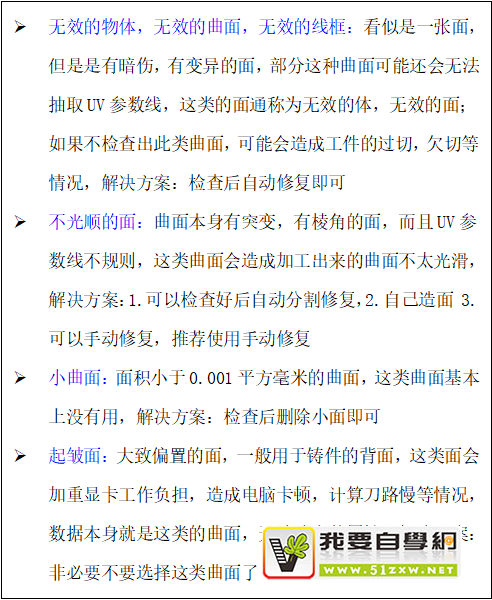

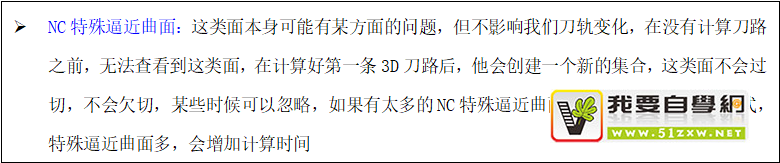

为什么会出现这么多有问题的面呢？
可能是数据本身就是有问题，设计的时候各种公差过大，也可能是数据的转换问题，又或者是数据反复的修剪造成的，具体情况不明，可以尝试转换格式，或者自己通过Cimatron来造面，从而获取更好的曲面质量，想要好的加工曲面质量，对与设计软件和设计工程师也是一种能力考验，非我们编程工作能决定的。
3. 如果出现某一张曲面严重变形且超出我们补面能力范围了，软件自己又无法修复的曲面，我们可以单独读入该曲面，用STP,IGS读入，并且在参数“以B样条来创建曲面”选项前面打勾，那么该曲面可能就会修复成功了，勾选以B样条来创建曲面选项，原来是圆的特征，就测量不出来直径了，以上是对有曲面加工的工件，对于直来直去的，没有曲面的工件，则不存在以上问题，随便什么格式的读入都没有问题的。
