曲面
混合 —— 易于斜率控制
混合面是一种非常通用的创建曲面的类型
以前在曲面边应用斜率控制时需要点击鼠标多次，从而减慢了操作速度。
为实现相切曲面流畅创建，斜率控制选项将保留上次使用的设置：
分别保留第一边和最后边的设置
分别保留线框曲线与曲面编辑的设置
在类似情况下重复使用相同的权重
倒圆角 —— 分割曲面
创建倒圆角的一个常用选项是将原始面修剪到创建的圆角。除了修剪，还增加了“分割”曲面的选项。
对于圆角接触的每组面，都可以进行修剪、分割或无操作等单独控制。
在面/线面倒圆角功能中都有相同的选项。
封闭岛屿 —— 更好的自动选择

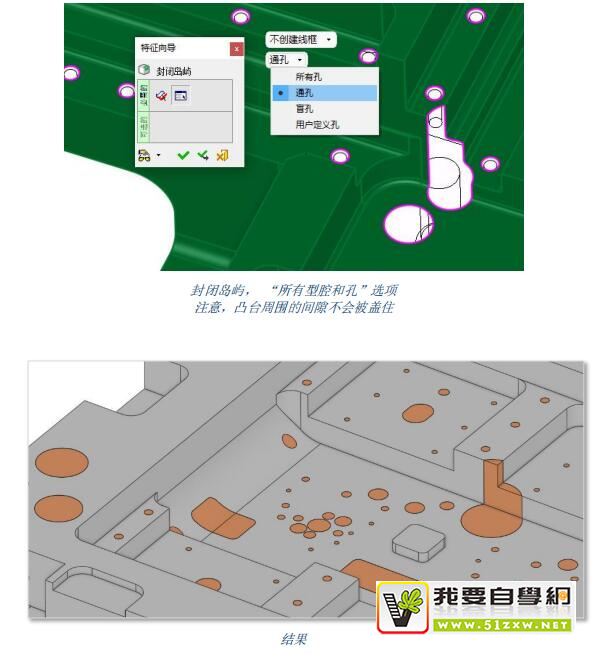

封闭岛屿的功能基于槽得到了扩展。现在它可以自动选择槽和孔。
新的选项可供选择，Cimatron 会保留您的设置：
通孔
盲孔
所有孔
用户定义的孔
无需封闭突出特征仍被识别和忽略
曲面 / 延伸 —— 改进自然延伸
自然延伸曲面有一个不错的子选项，可以将延伸创建为新的面或相同的面。
该功能有增强，以克服具有相连边的表面（如完整圆柱体）固有的限制。
实体 / 导动 —— Z 参考截面方向
实体 / 导动功能添加了新的截面方向控制，以解决加工和模具的共同需求。
新的“Z 参考”截面可以始终垂直于导向线方向，旋转控制锁定与激活的 Z 方向。
与现有的平面参考选项不同，Z 参考截面在每个点都保持与导向线垂直。
倒角
更容易选择面的边
现在可以通过面选择过滤器以更简单的方式完成倒角边的多重选择。
与实体 / 倒圆角一样，面选择仅适用于面的外部边界。
选择模式 —— 扩展至倒角
“扩展至倒角”选择模式添加到了选择选项下，如同“扩展至圆角”和“扩展至型腔”等。
系统通过分析倒角的一般特征来评估串连面。
“扩展至倒角”是“调整倒角”功能的默认选择模式。
扩展至倒角是移除延伸和其他功能的理想选择模式。
调整倒角
一个用于更改任何零部件上典型倒角尺寸的新功能，无论是 Cimatron 数据或输入的数据。
调整倒角与现有的调整圆角功能类似。
将倒角减小或增大一定值
通过数值或屏幕选择定义新的倒角尺寸
适用于任何对称或非对称倒角上
筋条
对部分结果增加或新建物体
与许多其他实体特征一样，现在筋条功能可以创建实体增加或实体新建 —— 新建是一个单独的物体。
新建筋条可以创建筋条到最近几何或到参考或增量值。
因为筋条功能中有许多选项，因此增强了其冲突管理器窗口，以提供有关创建几何冲突的选项的非常具体的细节。
筋条现在支持生成部分结果。如果合并筋条到父级物体存在问题，则新建一个独立的筋条可以作为一个方案。
自动延伸到零件
因为筋条通常与带拔模的薄壁零件相连，因此通常很难知道筋条线的起始点。
V2024 的改进减少了用户在创建曲线终点时的工作量和精度。

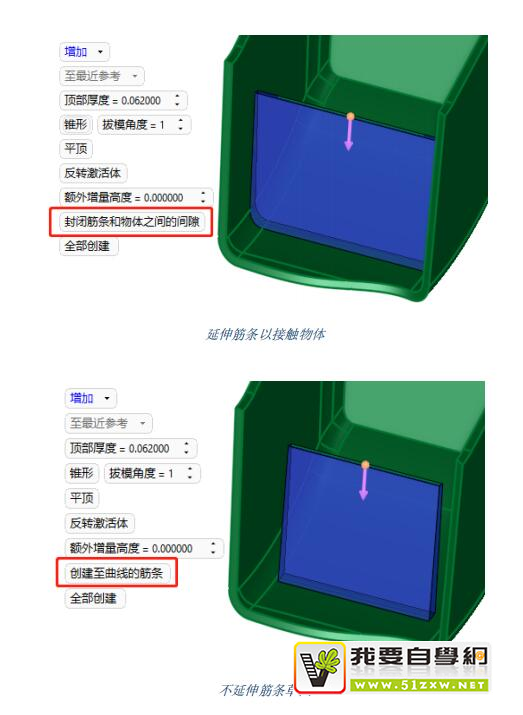

“封闭筋条和物体之间的间隙”选项将自动延伸筋条的每一端，以确保与零件完全接触。
“创建至曲线的筋条”选项可控制筋条精确的终止点。
改进圆角顶部
对筋条顶部倒圆的算法进行了改进，提供了在筋条方向上一致的结果。
筋条功能的一些参数为清晰起见进行了重命名。
筋条本身的顶部厚度
额外增量高度，可以是正值或负值
选择多条曲线
筋条功能允许在一个特征中选择多条曲线。
这省去了合并曲线或创建多个筋条特征的需要，从而节省了时间。
只有一组参数将应用于所有选中的筋条曲线。
立体文字
更多的凹槽凸字控制

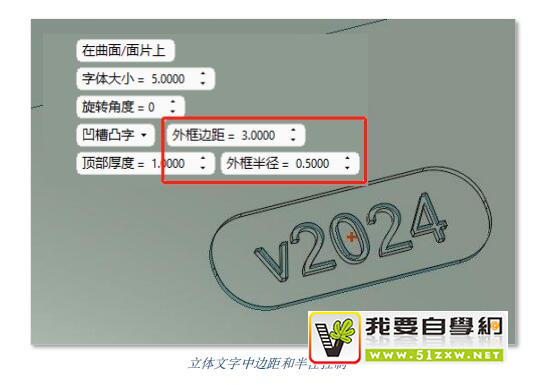

立体文字功能的凹槽凸字选项增加了新的参数，可以改进对凹槽框的控制，包括：
可控制文字和凹槽边框之间的距离
凹槽在有适当空间时可以四角倒圆角
实体切除
转换所有属性
在以前版本中，实体切除转换属性选项执行不一致。现在该选项得以增强，提供了更为一致的结果。

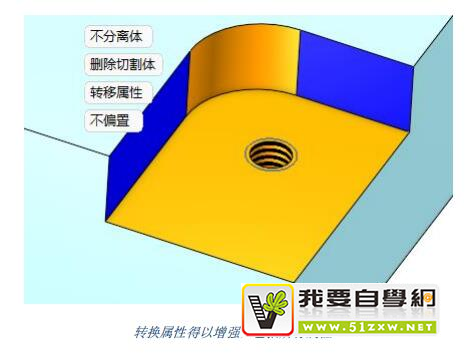

从切除体转换属性不再仅转换颜色属性，现在也转换其他属性，包括：
螺纹
附属的加工属性
曲面上显示 UV 线
曲线
圆柱中心线
曲线菜单下一个全新的功能，“圆柱中心线”。
圆柱中心线可以用于创建模具冷却水线或任意相连的普通孔或轴的线框路径。

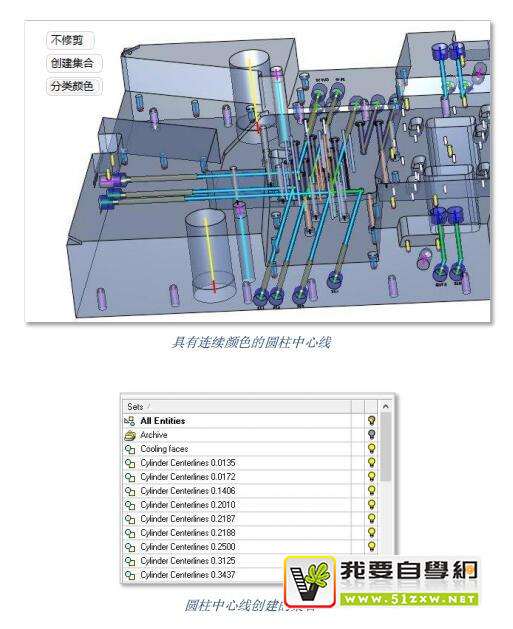

它有一些功能可以全自动化实现：
智能串连相连圆柱
可由用户控制自动修剪距离
针对不同回路的多颜色线
每一尺寸的管道有单独的集合
直线 —— 双向
根据方向创建直线现在可以进行双向控制
根据增量
根据参考及可选的偏置

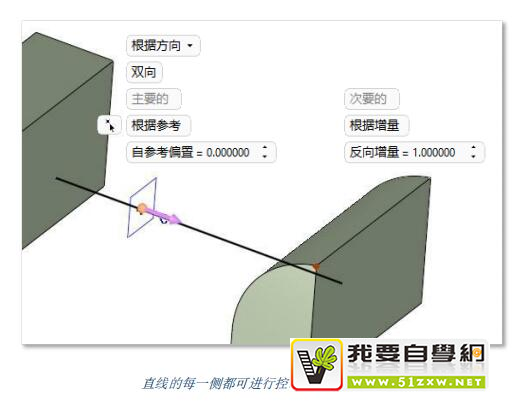

直线的每一端都可以通过单独的选项控制，从而实现更大的灵活性，并始终与拉伸功能配合使用
两个方向分析
改进了屏幕参数文本的可读性和颜色
方向分析有一个双向模式。该模式使识别每个主分模方向的区域更加容易。
每个方向的曲面以和该方向的颜色相同的颜色显示。
在 2024 版本中，拔模角度以黑色显示，并在其左侧显示与方向颜色相同的符号。
垂直区域的特殊颜色
零件分模时，垂直区域会被分配到两个断开方向。

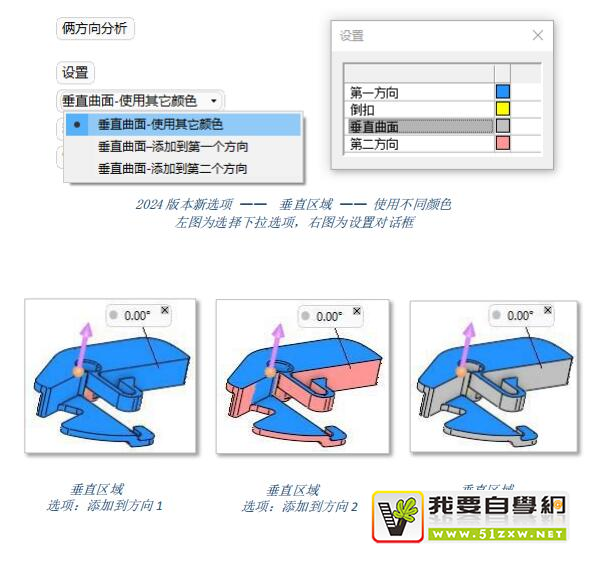

在 2024 版本中，方向分析功能在其双向模式中以用户自定义颜色显示垂直区域。
