模具晒纹
模具晒纹
晒纹是模具表面处理一种常见的工艺，直接影响产品表面的美观和表面强度。模具晒纹又称模具咬花、模具蚀纹和模具蚀刻，因其工艺成本较低、效果丰富、速度快而受到较广泛的应用
蚀纹工艺，香港称之为“晒纹”，台湾称之为“咬花”，“蚀纹”是书面语。当越来越多的塑料产品充斥着我们的生活，人们开始意识不希望看到它们看起来像“塑胶”产品，因此蚀纹工艺装饰模具更迎合了人们的胃口。
【花纹的种类】

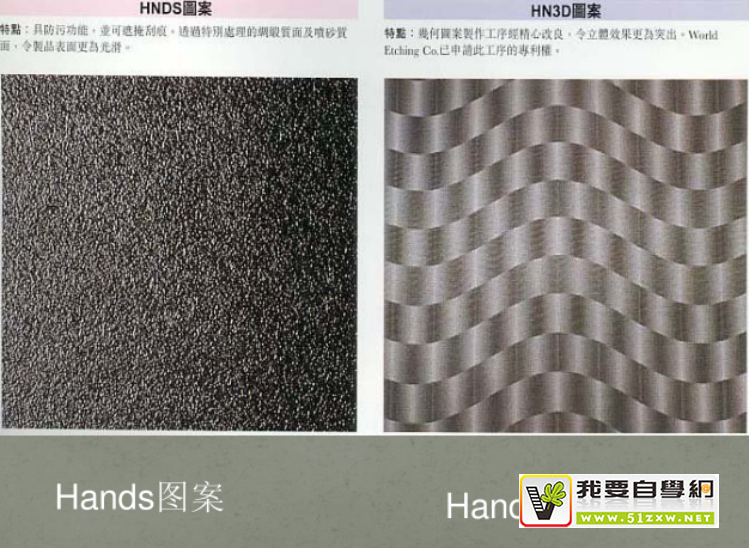

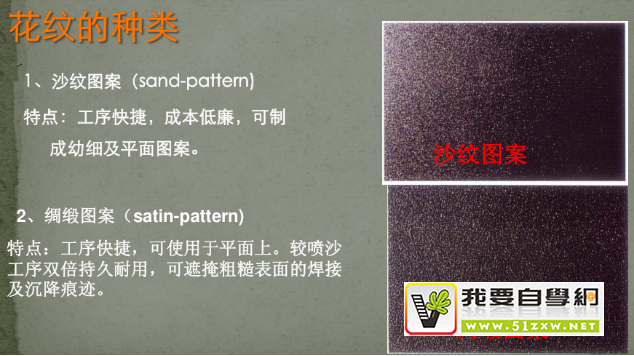

沙纹图案（sand-pattern)、绸缎图案（satin-pattern)、皮革图案（leather-pattern)、石纹、几何、HANDS、HN3D等。
【晒纹目的】
（1）改善制品的外观。通过咬花，可以遮挡一些缩水、合胶线以及分型面、滑块造型的断差痕迹；
（2）经过晒纹、喷沙程序后增加了零件的表面强度；
（3）增进塑料零件的外观质感，使产品呈现多变化或全新的设计。
4.防滑，防转，有良好的手感，制造麻面或哑光面，防止光纤反射，消除眼部疲劳等。
【晒纹原理】
采用化学药水（如硫酸、硝酸等）与模具钢材产生化学反应，并控制反应过程来得到各种各样的效果。
【晒纹工艺过程】

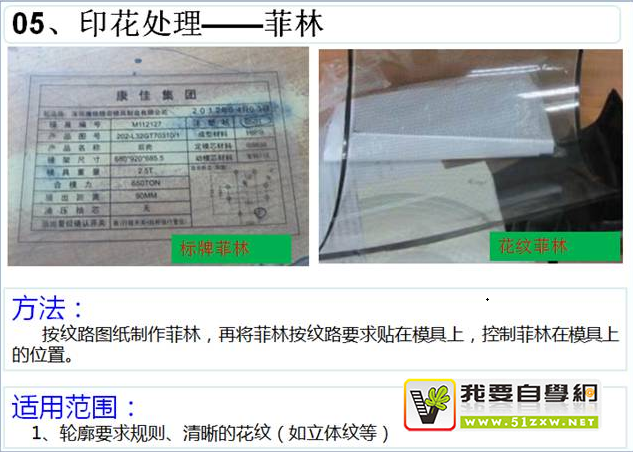

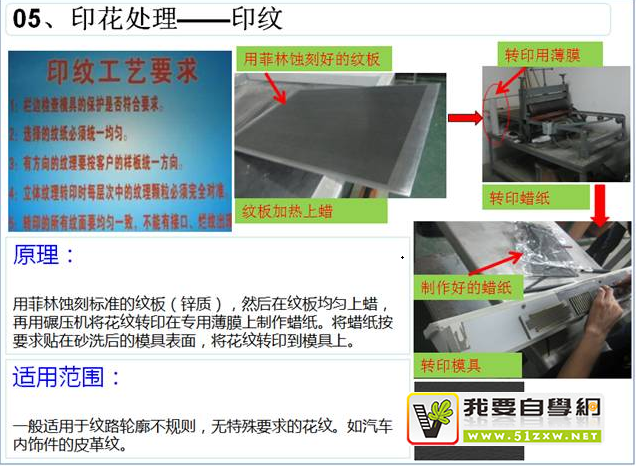

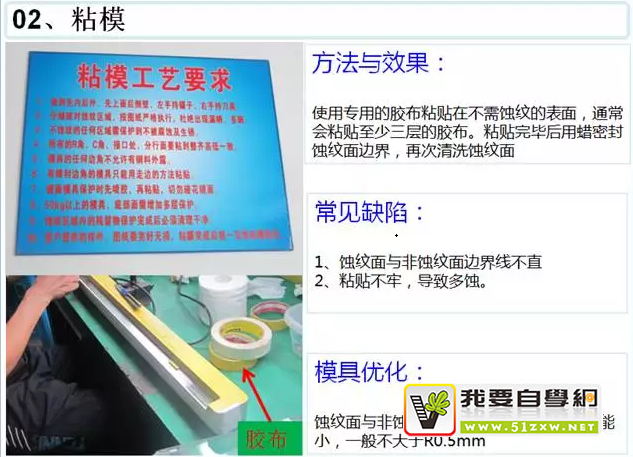

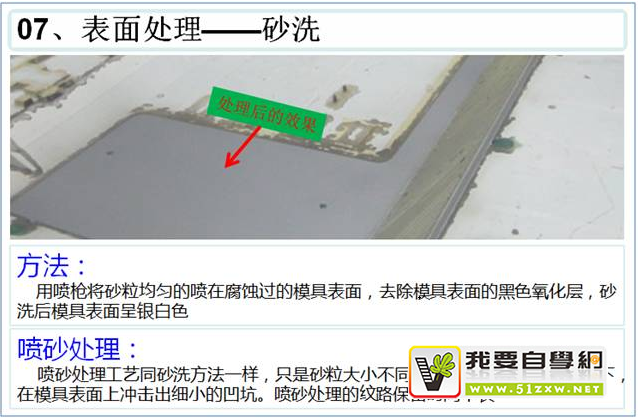

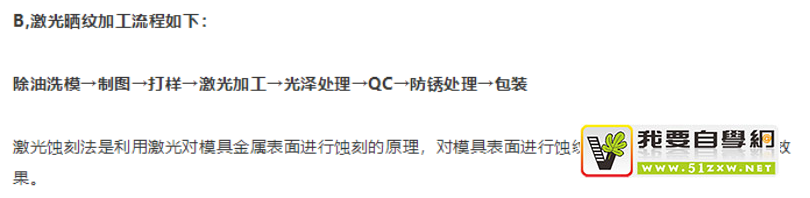

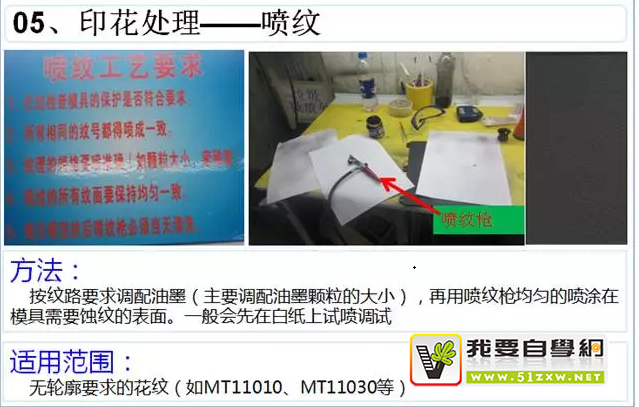

模具准备-除油洗模-粘模-化学检验-表面处理-印花处理-休花处理-化学蚀刻-表面处理-QC-防锈处理-包装
【咬花前对模具的要求】
模具蚀纹前的工作对蚀纹的效果有着重要作用，因此不可忽视每一点细节：
（1）脱模角度要求（500mm 高度以下），每13μm至少需要1度(特别的纹理除外) 。
（2）抛光要求
· 5μm左右的要求用1200 以上砂纸
· 10μm左右的用 1000 砂纸
· 25μm左右的用 800 砂纸
· 大于 50μm的用 600 砂纸
（3）分模线处理，建议留至少0.2至1mm边距；蚀纹后需要电镀，建议纹深加深 10μm。
（4）蚀纹前模具表面要求：
· 无加工印痕
· 无焊接点
· 无抛光痕
· 无火花纹
· 模具表面光滑度
· 模具表面可蚀纹度
【咬花后常见问题】
模具经过咬花以后由于型腔表面变的粗糙，最容易出现的问题有拉模、粘前模。在某些地方，由于拔模角原本较小，经过咬花后拔模斜度会变的更小，甚至出现负向的拔模角而造成拉模，在顶出的时候，由于脱模不顺，常常出现顶白现象，给零件的外观造成很大的影响。
解决模具拉模问题，可通过打磨咬花面，减少咬花深度，消除咬花造成的锐角以使脱模顺利。在实际生产当中，由于很难通过调机来解决脱模问题，通常都是在咬花面上打上脱模剂来生产。模具方面，可通过加大拉模面处的拔模斜度，增加顶针的方法来改善。
承担因您的行为而导致的法律责任，
本站有权保留或删除有争议评论。
参与本评论即表明您已经阅读并接受
上述条款。
