1.折弯系数和K因子

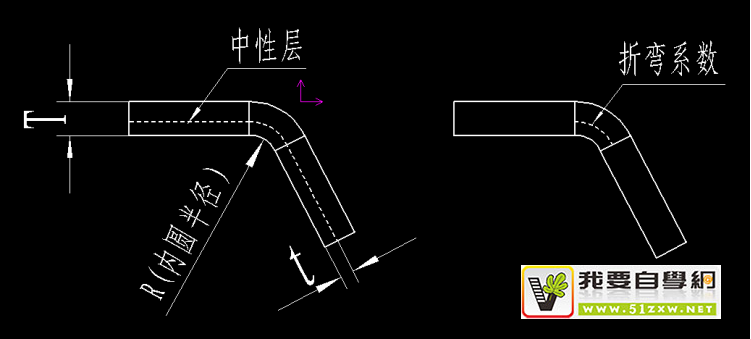

如下图一所示折弯系数在SolidWorks软中专指折弯后中性层所在位置的弧长。
K因子是SolidWorks钣金设计中的一个常数，一个非常关键的基本概念，K因子是中性层到折弯内表面的距离与钣金厚度的比值。如下图一所示，K=t/T 。由K因子的定义可知K因子是一个大于0而小于1的常数。
大圆弧的折弯用K因子会更好。
几种常见的常用材料K因子：
软铜材料： K=0.35
半硬铜或黄铜，软钢和铝等材料： K=0.41
青铜、硬铜、冷扎钢和弹簧钢等材料： K=0.45
SW中板金的K因子怎么计算举例
r/t 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
k 0.21 0.22 0.23 0.24 0.25 0.26 0.28 0.3
r/t 1 1.2 1.3 1.5 2 2.5 3
k 0.32 0.33 0.34 0.36 0.38 0.39 0.4
r/t 4 5 6 7 ≥8
k 0.42 0.44 0.46 0.48 0.5
注: r —内圆角半径 t —板材料厚
2. 自制的solidworks折弯系数表, 粘贴到solidworks安装根目录下:
solidworks\Lang\sheetmetal bend tables 文件夹即可。
