1、放置图元

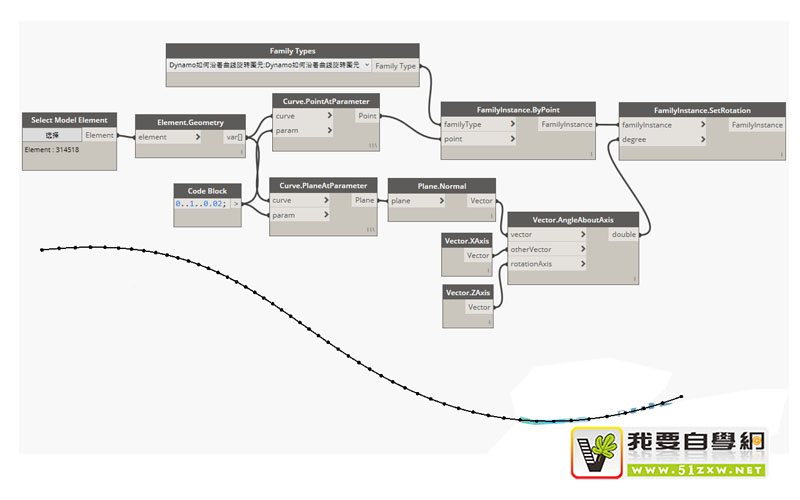

1.1 通过节点 Select Model Element 选择项目文件中的定位线，图中是选择了一条弧线。
1.2 通过节点 Element.Geometry 获取所拾取对象的几何图形。
1.3 通过节点 Curve.PointAtParameter 获取指定参数处的点，参数的起始值为 0，终止值为 1，间距为 0.02。
1.4 通过节点 FamilyInstance.ByPoint 将族文件放置在点上，输入端 familyType 需要输入族类型，图中通过节点 Family Types 选择一个族类型。输入端 point 需要输入定位点，即曲线上的点。
2、旋转图元
2.1 旋转的关键是如何计算角度。图中是样条曲线，因此不能用曲线的切向量和法向量作为基准。而是把曲线上某点位置的平面法向量作为基准。
2.2 通过节点 Curve.PlaneAtParameter 获取曲线指定参数位置的平面，这个参数与步骤 1.3 中的参数保持一致。节点 Plane.Normal 能够获取刚刚生成的所有平面的法向量。
2.3 通过节点 Vector.AngleAboutAxis 获取两个向量之间的角度。输入端 vector 需要第一个向量，即平面的法向量。输入端 otherVector 需要第二个向量，即世界坐标系的 X 轴正方向。输入端 rotationAxis 需要第三个向量，即世界坐标系的 Z 轴正方向，作用是当作旋转轴以确定角度方向。
2.4 通过节点 FamilyInstance.SetRotation 将图元旋转。输入端 familyInstance 需要输入即将被旋转的图元，输入端 degree 需要输入旋转的角度。
