S7-200系列PLC的串口通信协议
视频
在工业自动化控制方案当中，一个自动化控制项目通常由若干个控制设备组成，比如下位PLC、变频器、工控仪表、等设备，这些设备在控制系统当中都可以通过串口通信的方式与主控PLC、人机界面或者工控电脑实现数据通信，实现集中管理分散控制的功能，目前PLC的通信功能在项目当中的应用越来越多。下面我们以S7-200系列PLC与台达变频器之间串口通信方式通过人机界面实现控制功能。
首先我们来看一下S7-200系列PLC支持的通信协议，见下表：
下面我们再来看看PLC 的硬件结构与串口的针脚定义：
S7-200系列PLC的串口针脚定义
在S7-200系列PLC的通信协议当中，使用最多的还是Modbus协议，现在Modbus已经是工业领域全球最流行的协议。此协议支持传统的RS-232、RS-422、RS-485和以太网设备。许多工业设备，包括PLC，DCS，智能仪表等都在使用Modbus协议作为他们之间的通讯标准。有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。
Modbus具有以下几个特点：
（1）标准、开放，用户可以免费、放心地使用Modbus协议，不需要交纳许可证费，也不会侵犯知识产权。目前，支持Modbus的厂家超过400家，支持Modbus的产品超过600种。
（2）Modbus可以支持多种电气接口，如RS-232、RS-485等，还可以在各种介质上传送，如双绞线、光纤、无线等。
（3）Modbus的帧格式简单、紧凑，通俗易懂。用户使用容易，厂商开发简单。
基于Modbus通信协议开放性和普及性，本实例也采用Modbus通信协议进行通信。

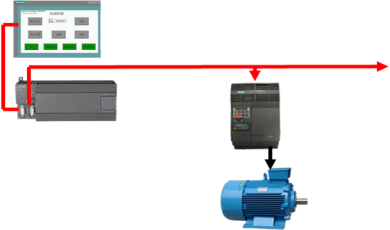

S7-200 PLC通过串口与人机界面、变频器的链接示意图

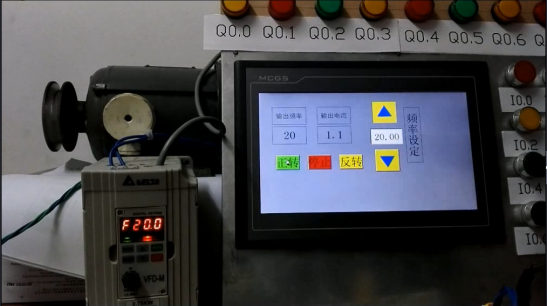

S7-200 PLC通过串口与人机界面、变频器的链接实例图
掌握了PLC的串口通信功能，在设计工控系统时将会更加得心应手，设计出更加优秀的控制系统，希望广大学员要在学PLC应用这门时，在掌握了基本功能后，要重点学习PLC的串口通信功能，为以后的能设计出好的工控系统打下坚实的基础。
视频网址：https://www.51zxw.net/List.aspx?cid=475
