面纱下的你：函数关系在运动中的应用
视频：
迎着朝阳，揣着梦想，手带机械表，脚踩共享单车，去学习，去工作......虽然机械表和共享单车的功能不同，但都是通过规律的机械运动来实现我们和社会的互联互通。
现实生活中的运动关系都可以通过仿真软件再现，这不仅会开拓视野，揭开运动的神奇面纱，也能加深我们的理解，能更好的学习到机械运动的精妙所在。今天这篇文章就分享在仿真软件中制作运动的一大利器——函数关系的应用。通过函数关系的应用，可以快速制作出纷繁复杂的机械运动，不仅可以用来炫耀，还可以用来撩妹。
下面将结合闹表的实例，来领略DELMIA的强大，去揭开函数关系的神秘面纱。
首先展示下制作完成的效果图（更为生动的效果，请参看上面视频）
教程步骤

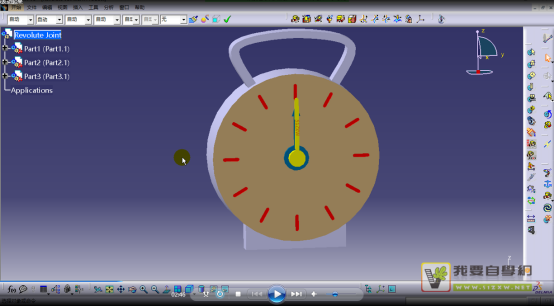

步骤1：打开软件，导入课程所需的素材，为接下来的探索做好准备工作，如下图所示。

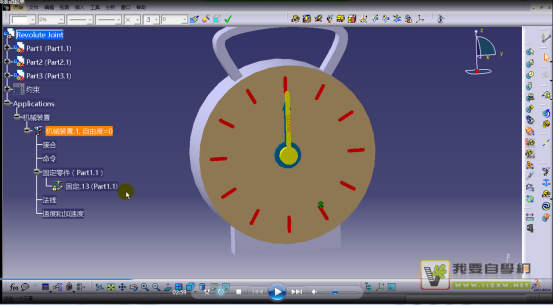

步骤2:新建机械装置，这里的机械装置就像是一栋空房子，为接下来的操作提供住所。
步骤3：添加固约束（住进房子的第一人）；

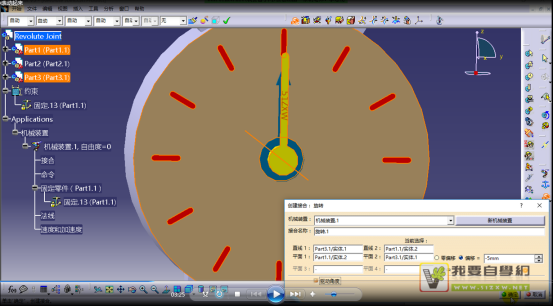

步骤4：在分针和钟表本体之间添加旋转副（住进房间的第二人），请注意添加驱动角度。

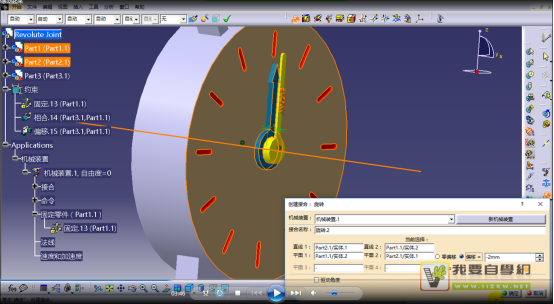

步骤5：在时针和钟表本体之间添加旋转副（住进房间的第三人），请注意不添加驱动角度。
这时运动仿真可以发现，只有刚才添加过“驱动角度”的分针是正常运动的，而时针则静止不动，无动于衷。
PS：说给搞机的你，左侧浏览树中显示“自由度=1”正常吗？
时针不“追随”分针的原因就是我们没有“亮剑”，接下来使出我们的利器——函数关系，会让时针乖乖的运动。
步骤6：DELMIA函数关系的作用可以理解为是在两个没有关联关系的运动之间建立一个运动关系，通过上面的操作，我们已经成功的建立了两个旋转副，但是这两个旋转副之间是没有关系的，所以不会一同运动。指令见下图：

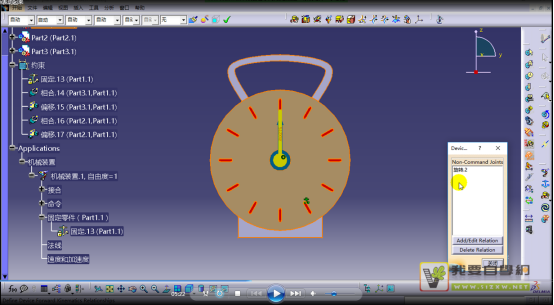

步骤7：点击指令，再点击图形/浏览树，弹出图示对话框，对话框中显示的“旋转2”就是就是在时针上添加的旋转副。

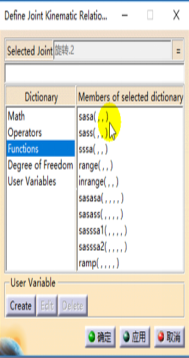

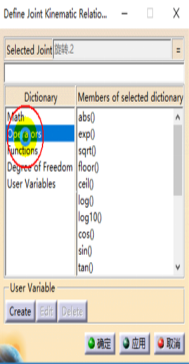

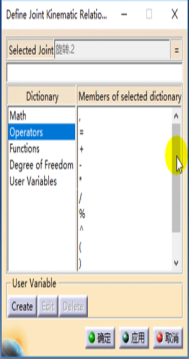

步骤8：选中“旋转2”，点击“Add/Edit Relation”,弹出图示对话框“Define Joint Kinematic Relation”，该对话框就是函数关系设定的核心所在。其中包含多种函数关系式，可以通过附带视频就行详细学习（此处省略一万字......）。

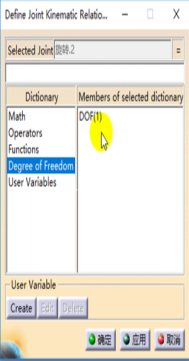

步骤9：点击下图“Members of selected dictionary”中的DOF（1），在“Selected Joint”下就会自动填写上DOF（1），如图中光标所示。这样的填写关系意思是：时针和分针之间建立的一个步调完全一致的运动关系。
根据实际钟表时针分针的运动关系可知，分针的旋转速度是时针的12倍，所以正确的函数关系式如下：
DOF（1）/12，
PS:想一下，图片中公式前面为什么有一个负号？可以不要吗？

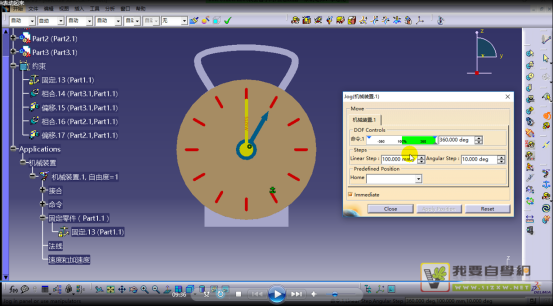

步骤10：完成，尽情的拨弄时钟，打发你的时间光吧。
