据很多初步学过3D建模软件的朋友述说，他们学过软件已经有些年头了，很多功能也都忘得差不多了。到现在只剩下拉伸和草绘会记得了。对于复杂的曲面3D模型看到就头疼。其实在软件当中，一些关系式，你可能会忘掉，这时我们需要养成做笔记的习惯，忘了可以翻开笔记来看。这一部分的内容，称之为记忆的内容，当然记忆的内容也不排除里面有一些灵活方法去记忆；除此之外，还有一些是理解和技巧上的内容，这些内容，一旦掌握了，就很难忘记，而且会活学活用，也是非常实用的。
在双十一即将到来之际，我们再来爆料一些实用性技能，用几分钟来梳理一下对于《Creo视频教程》当中的曲面设计这一部分的内容。相信了解完以后，就不会再感到迷茫，至少说懂得碰到曲面上的一些问题，懂得我该如何入手。
下面我们正式进入主题____如何提高曲面3D建模技能。
从生活中常见的事物为案例，学会化繁为简，将模型进行拆分，认为有必要的，又是确定的图元要素，可以先构建。这里强调我们常说的化繁为简、过河拆桥的方法。在软件上面的解释就是参数化关联，有前因和后果的关系。

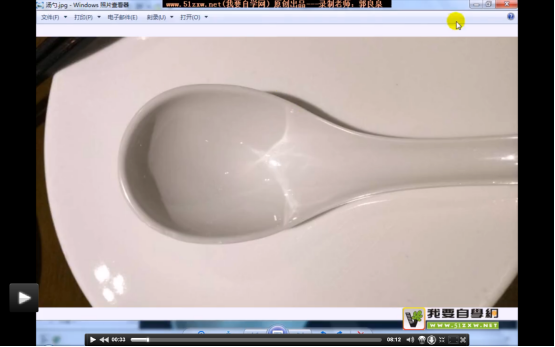

第一步分析：观察模型，如何做到化繁为简，如何应用到过河拆桥？勺子的造型我们都知道，它是有规则的。而这个规则的话，从图中我们可以看中，它的边缘是一条空间曲线规则的造型，在构建这个曲面之前，我们可以把确定的图元要素先确定，这个无论在什么样的曲面设计当中都是同样适用的。紧接着，它是有规则的，那就不难看出，边缘是已知的，而截面是随着这个边缘的变化而变化，也叫可变截面。所以得出可以采用可变截面扫描来完成基体的创建。这样做到化繁为简。那么过河拆桥又是如何引出的呢？很简单，当我们扫描完的曲面，原始轨迹的两头放大看是有卷曲褶皱的缺陷的，也就是说无法通过偏移计算，那么我们需要将做好的基体拆掉，重新构建曲面，这就叫做过河拆桥。
第二步：前面我们完成了分析，那么这步我们来创建这个空间曲线，空间曲线采用二次投影来做。最简单的方法就是合并曲线了。勺子在左侧的投影，由上而下的投影，都可以做了。如下图所示。

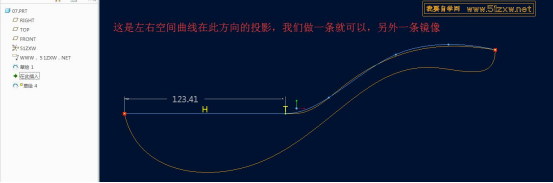

这是左右空间曲线在此方向的投影，我们做一条就可以，另外一条镜像。

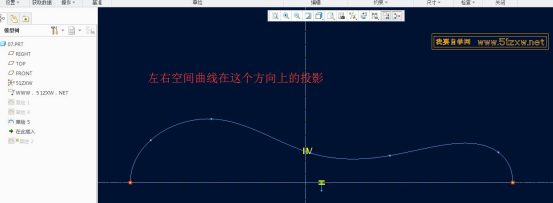

这是左右空间曲线在这个方向上的投影
我们把刚才做的那两条曲线合并，就做成一条空间曲线

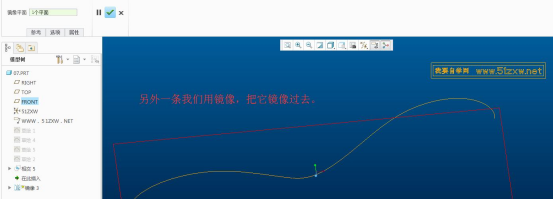

把做好的这条空间曲线镜像到另外一边去。

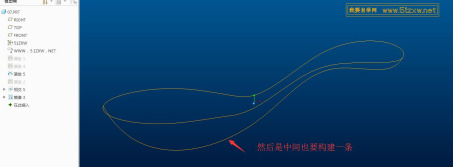

左右空间曲线做完，在中间做一条，轮廓曲线。至此，曲线构建完成。
第三步：曲线构建完成了，接下来利用可变截面扫描创建，以中间那条曲线为扫描的原始始轨迹，边界上的两条为辅助轨迹。扫出的时候注意，截面的原点需要放在中间，而不应该放在原始轨迹的两端。因为原始轨迹的两端你是画不了扫出截面的。如下图所示：

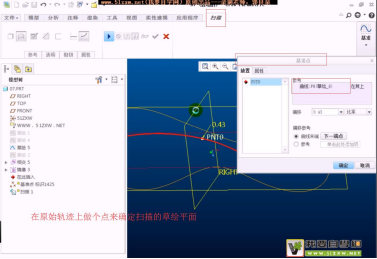

在原如轨迹上做个点来确定扫描截面的草绘平面

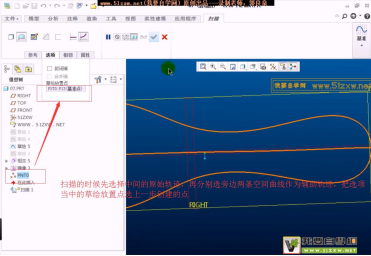

扫描的时候先选择中间的原始轨迹，再分别选旁边两条空间曲线作为辅助轨迹，然后如图所示，把草绘旋转点，切换成我们指定的那个点，那个点只要在原始轨迹的中间任何一个位置都行。

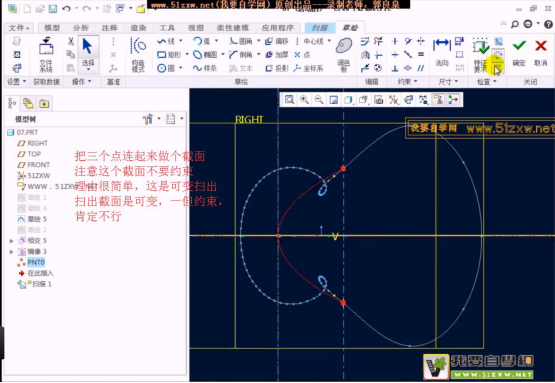

把这三个点连接起来做个截面，注意，这个截面不要约束，理由很简单，这个是可变扫出的截面，截面是可变的，约束死，肯定不行。

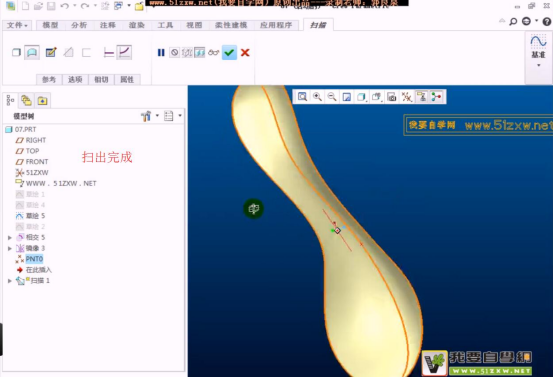

到这里，就扫描完成，完成曲面基体的创建。
第四步：过河拆桥：原因我在上面已经提到过了

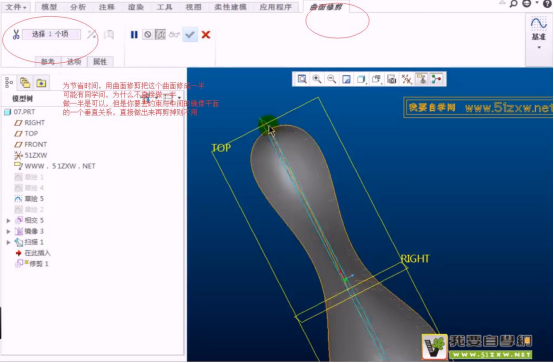

为节省时间，用曲面修剪，把这个扫描出来的曲面剪掉一半。可能有同学会问，为什么不直接做一半，做一半是可以，但是要约束与中间那个镜像平面的垂直关系。直接一体扫出来，再剪掉，则不用。同样省事。

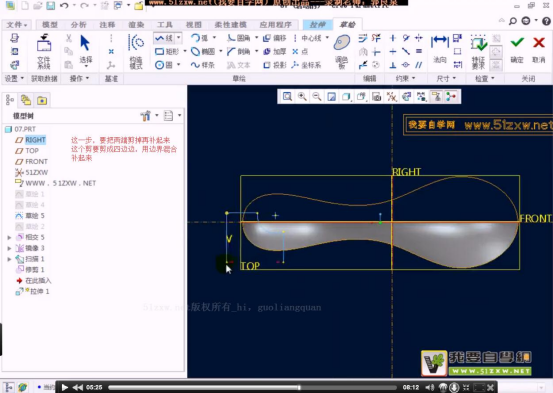

接下来，把两端剪掉，剪成四边面，用边界混合补起来。注意这个四边面的边界约束关系。

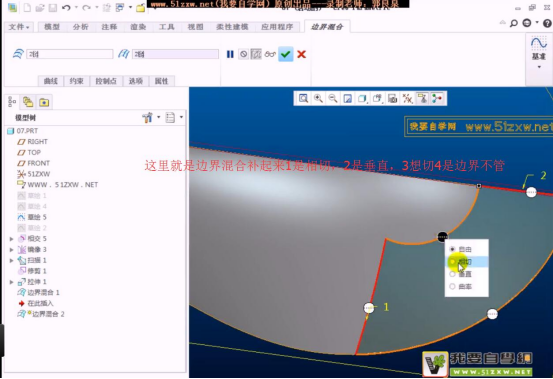

接下来，就是把剪掉的面补起来。如图所示，1要相切，2要垂直于镜像平面，3也是相切，4是边界不管。另外一头也是同理。做完就合并成一体。再镜像，再合并。

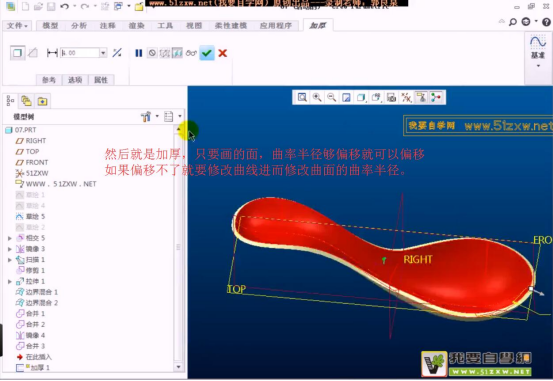

第五步：转化为实体阶段。采用加厚成为实体，只要画的面，曲率半径够偏移就可以偏移，如果偏移不了就要修改曲线进而修改曲面的曲率半径。
文章的最后，我们来梳理一下曲面设计的一些基本思路，听得懂与否，就可以检验自己的曲面设计水平，听不懂也没关系，后续继续关注曲面设计课程，并积极提问。在所有同学们的问题当中，有涉及到做曲面不成功的情况，例如像边界混合不成功，那是因为曲线没有做好。曲线没做好，有时候是很难检查出来的，所以会感到迷茫。我们在练习当中，就是要抓紧这些要素好好练习，把做曲线的基本功提上来。说到这里面的曲线，它是关系到你所做的这个面的质量，曲面要做得好，你必然要去关注复制曲线的精确和逼近。特别这个逼近是一个很重要的内容。还有就是为什么要复制这个曲线，其目的就是要把曲线逼近一下。逼近的目的就是要消除曲面上的曲面片，为什么要消除曲面片？理由很简单，就是为了要给后面曲面的连接种好前因，后面你才能控制好曲面与曲面之间的衔接。这个是至关重要的。讲到这里，如果有不明白的同学赶快恶补这些知识，这也是快速提高Creo水平的一个手段。当然这也仅仅只是其中一个方面，还有一点同学们也要注意一下，就是关于那个五边面及其转化问题，如果说是五边面，我们是否可以考虑把这个面进行转化，转化成四边面，然后再剪掉，这样做一个面，然后再创建一个四边面，就可以完成工作中我们需要的一个产品造型。或者说可以先把这个面以三边面的形式做出来，剪掉再补。这个也是一个很重要手段。当然在这些灵活转换的过程当中，我们还需要注意这个曲线，每转换过一次，这个曲线就要重新构建，才能满足后续构建曲面的要求。这个也是至关重要的。
好的， 关于曲面建模我们就简单讲到这里。
