三档位选择开关的制作
本节教程为 2-20练习3
深爱工控行业小伙伴们，你是否在工作中感到力不从心，面对电脑却无从下手呢？是否为了一个很小的问题，苦苦思索良久而无果呢？是否会在阅读别人的程序时，为别人的巧思构想而赞叹不已呢？是否会在夜深人静的夜晚，不断反思寻觅一个新颖的思路呢？
众所周知，不论多大的程序，都是由一个一个的程序段组起来的；每个程序段，又是一个一个的小知识点汇集。那么接下来，我们就共同分享一个小的知识点，找找是不是有亮点！
在做设备编程的时候，经常会用到一类开关来制做设备的手动与自动的切换键。在以往物理键控制占主导的时期，大多都采用了三档选择开关来做（如图）。
其接线也简单明晰：0档悬空不接，作为停止档；1档接PLC的一个输入端X0(以三菱FX-PLC为例），做手动档；2档接PLC的一个输入端X1，做自动档。在程序中，我只调用X0，X1的触点，就可以实现手自动的程序编写了。
但是，随着触摸屏控制时代的到来，你还在采用这样的控制方式么？我们很清楚，PLC的物理点位是花真金白银买来的，而触摸屏很大一部作用，就是依靠通讯的方式，直接控制PLC的输出点和内部辅助点，从而更加节省物理输入点的使用数量，达到节省成本，增强功能的效果。那么，用触摸屏内虚拟键，我们该怎么制作呢？
我们就用目前市面上用量最大的威纶通触摸屏为例，一起学习下。
只要学过触摸屏软件的朋友都知道，在组态软件里有一种虚拟开关，叫做位状态切换开关，在其属性中有几种操作模式可以自行选择（如图）。
我们只要制作一个位状态切换开关，让其控制PLC的一个内部继电器M0，0状态时，是手动模式；1状态时，是自动模式。程序中，只要调用M0的状态，就可以完成手动与自动的切换。
这种方法是不是简单实用呢？可是使用这种方法的人那也比比皆是，做法千篇一律。
那么，如何来制作一个三档选择开关呢？在满足控制要求的同时，又有那么一点复古的味道。岂不美哉！
想法有了，那就开始动手制作。哎，问题来了。三档开关需要3个状态位置，同时控制两个内部继电器来实现。在组态软件里，根本找不到这种的开关。那么，是不是就不能制作了呢？让我们先来看一下下面几张图片。
是不是眼前一亮呢？从图片上看，三档选择开关是完全可以做到。那么你又知道窍门在哪里么？
图片中的Y0，Y1，是位状态指示灯，没有实际意义。当然，也可以换成内部继电器M0，M1。那关键点也就落在选择键上。
选择键采用的是多状态切换开关，而不是位状态切换开关。

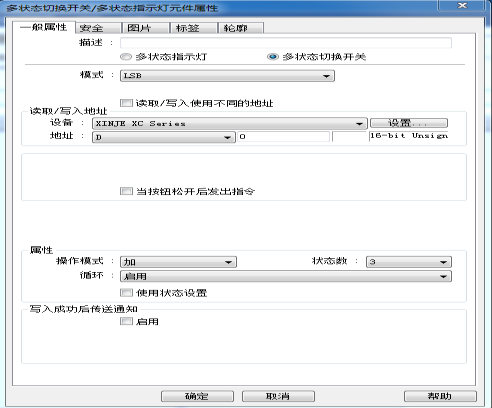

其属性设置为：
：
这里采用的是LSB模式噢！！！LSB模式噢！！！LSB模式噢！！！
那地址怎么是数据寄存器D0呢？D0又跟Y0，Y1这样的位信号怎么扯上联系的呢？

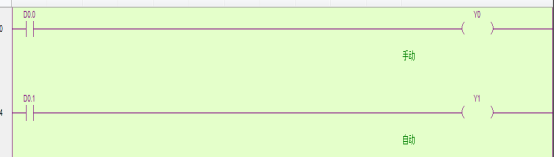

触摸屏在很大程度上是为PLC服务的，是一种辅助设备。所以说，PLC程序才是连接的纽带。那我们来看看PLC程序。
不陌生吧！是不是一看就明白了。
赞叹别人牛，永远不如让别人说你牛。争做工控界的大牛，让我们先从基础走起吧！
