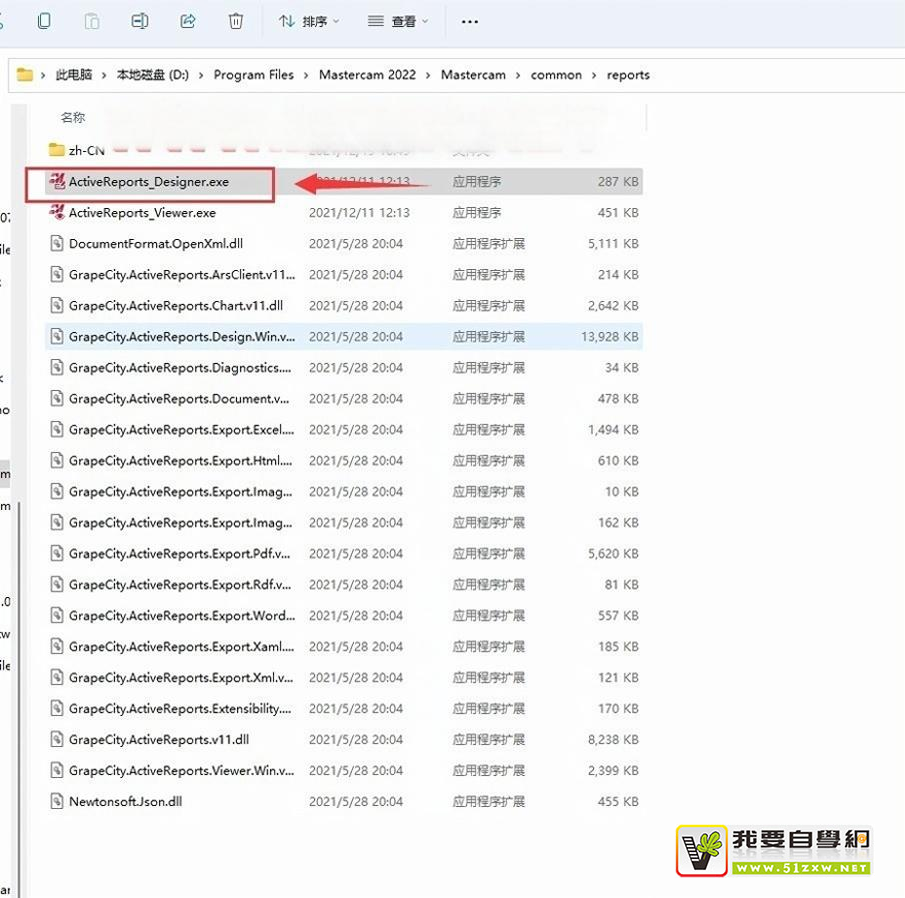

1打开D:\Program Files\Mastercam 2022\Mastercam\common\reports排版软件

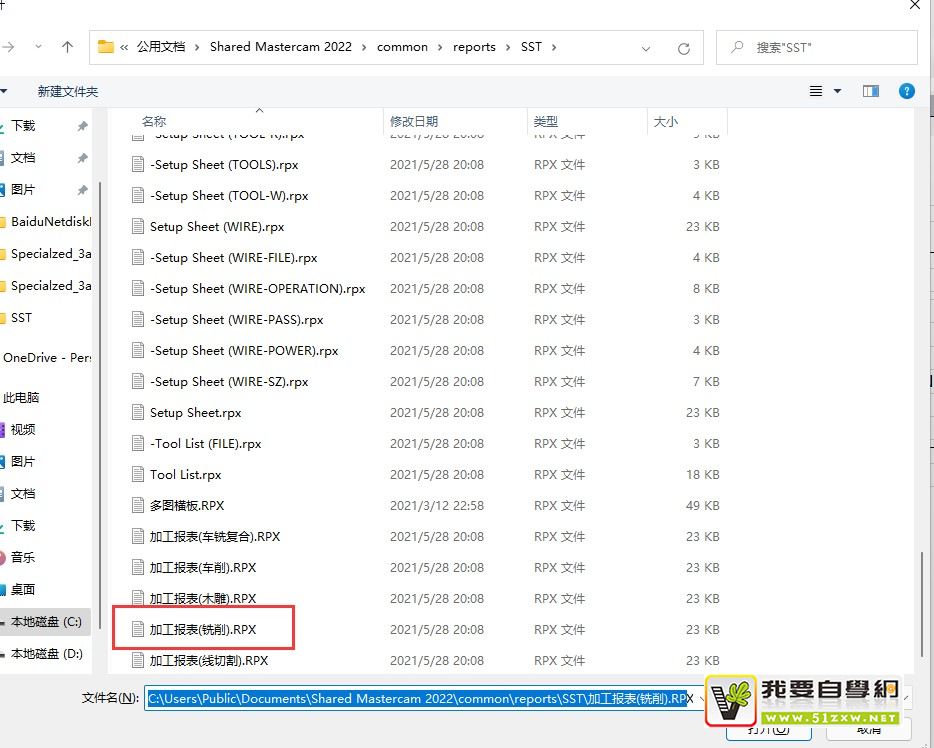

2 用排版软件打开C:\Users\Public\Documents\Shared Mastercam 2022\common\reports\SST系统自带的铣床加工报表方便复制粘贴用

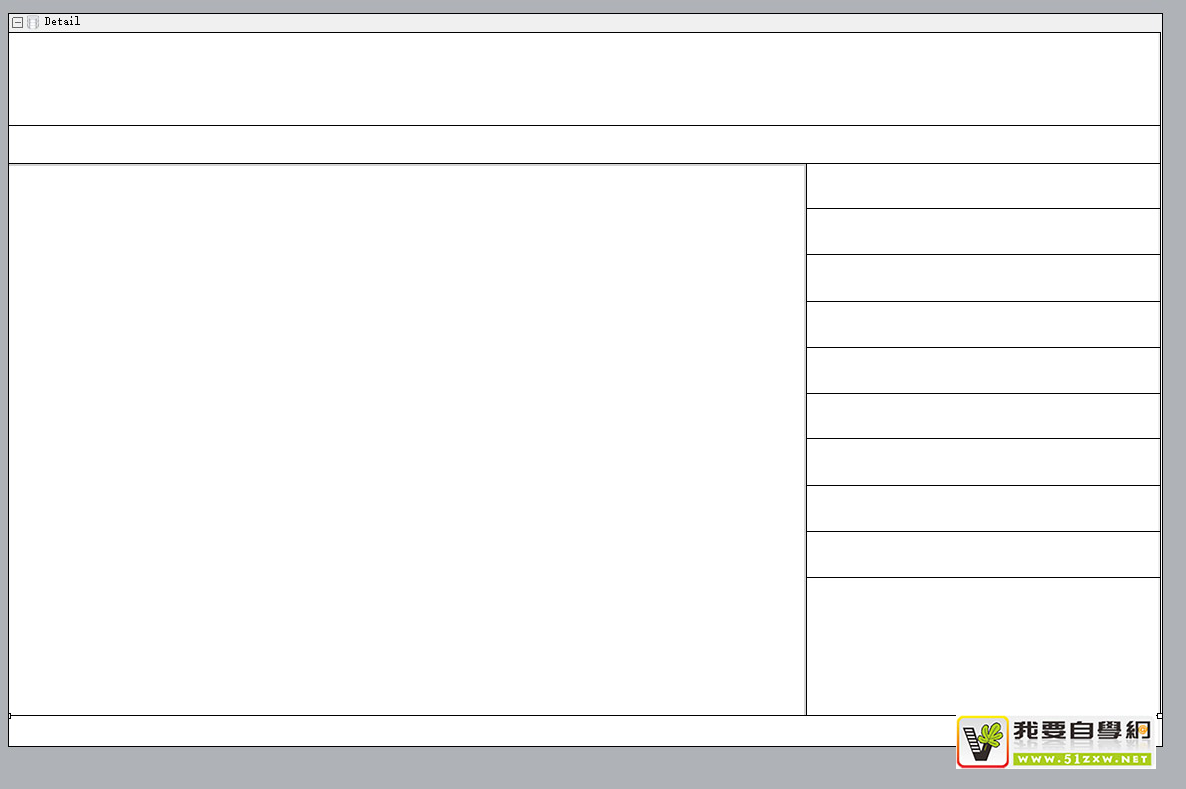

重新打开新的排版软件这个就有两个窗口了 创建一个新的加工报表用线框或者线画表格

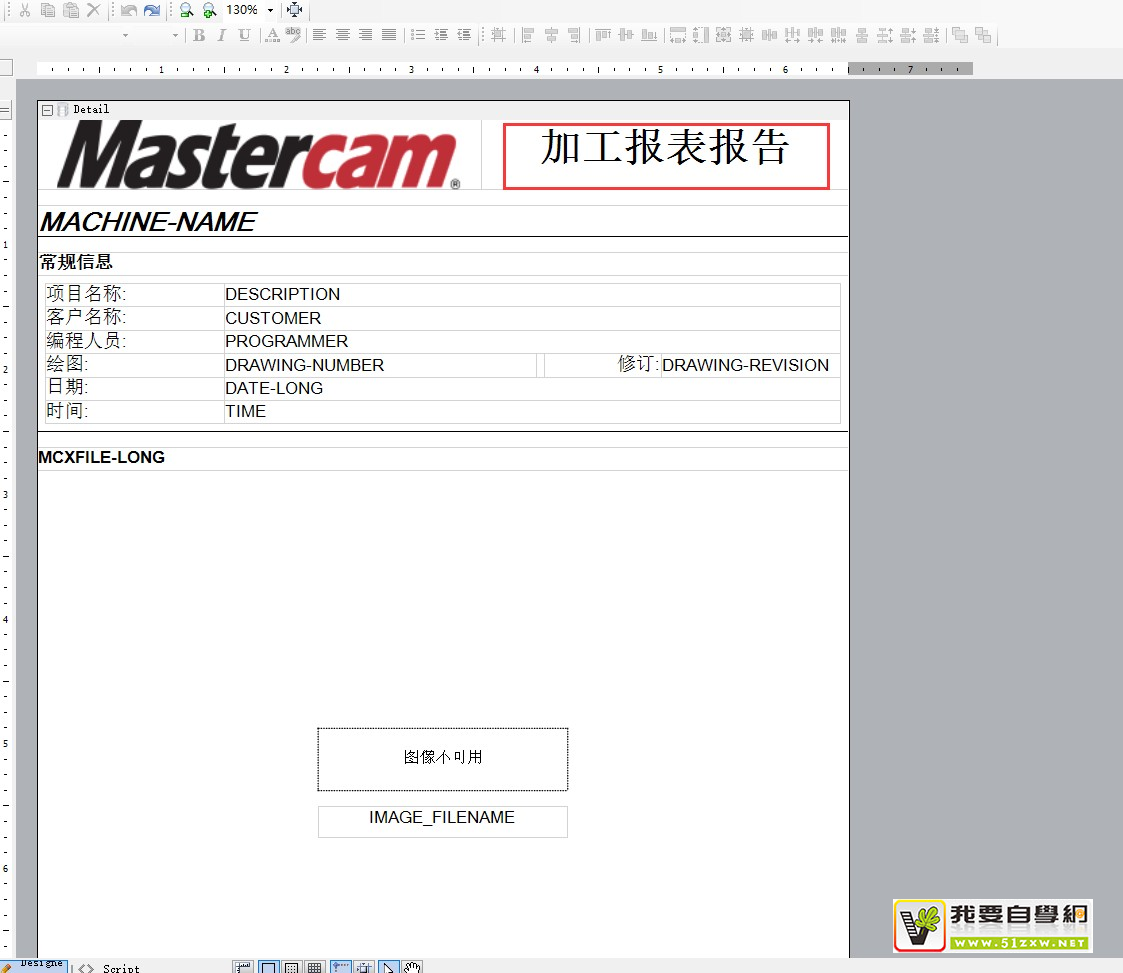

复制打开系统自带的报表复制加工报表报告

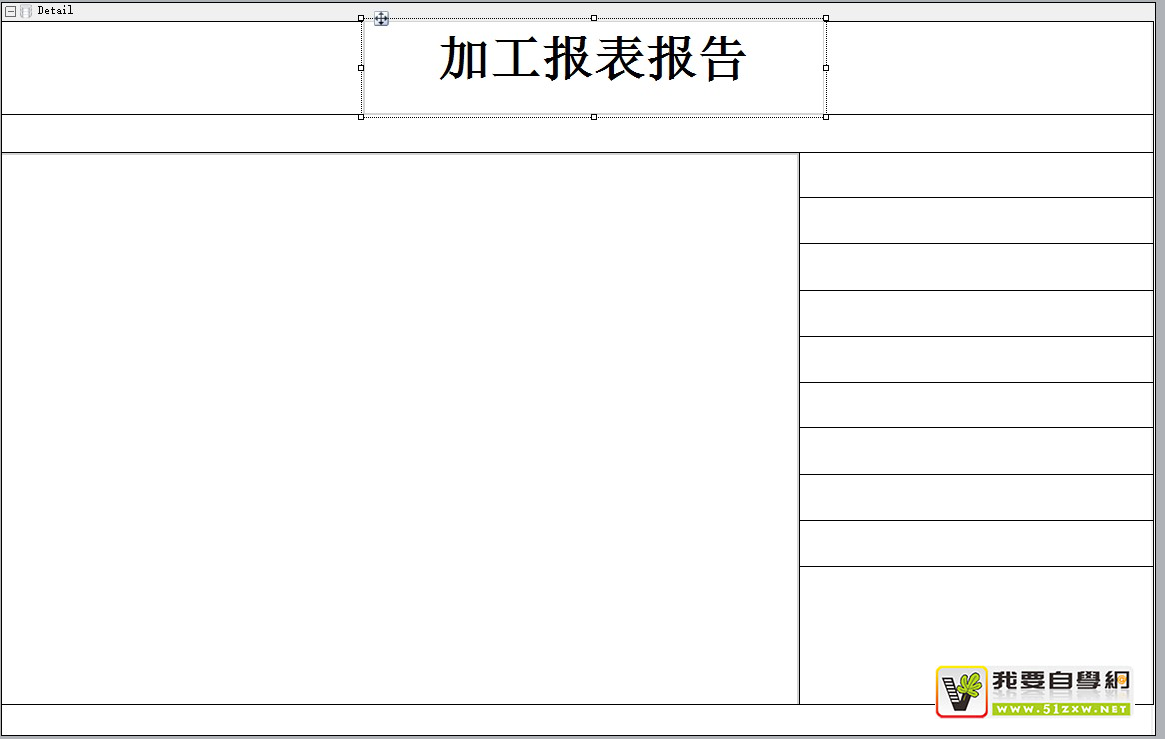

粘贴到新的报表里面放到相应位置调整大小

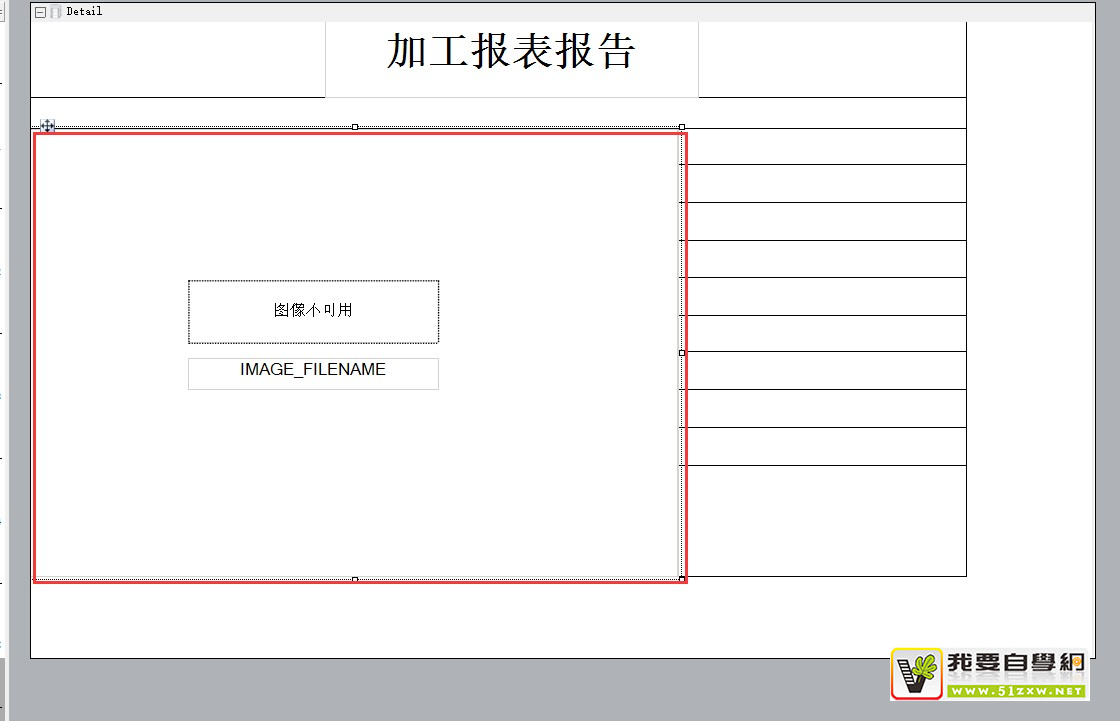

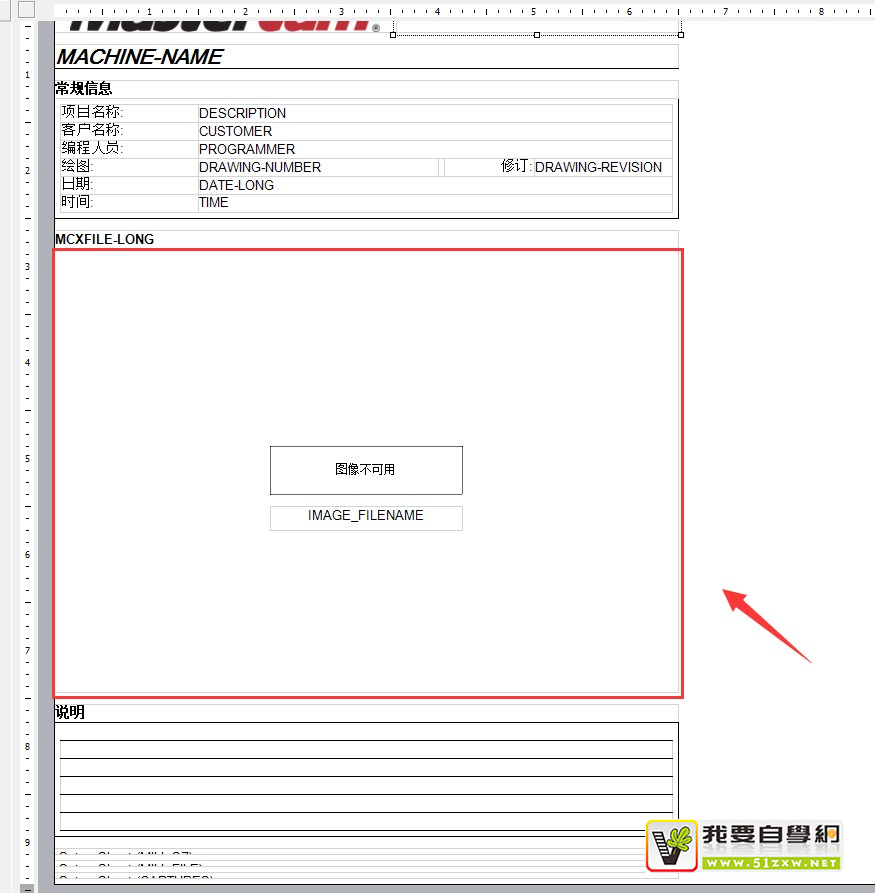

把图片区域的内容复制过来
粘贴新的里面调整好大小

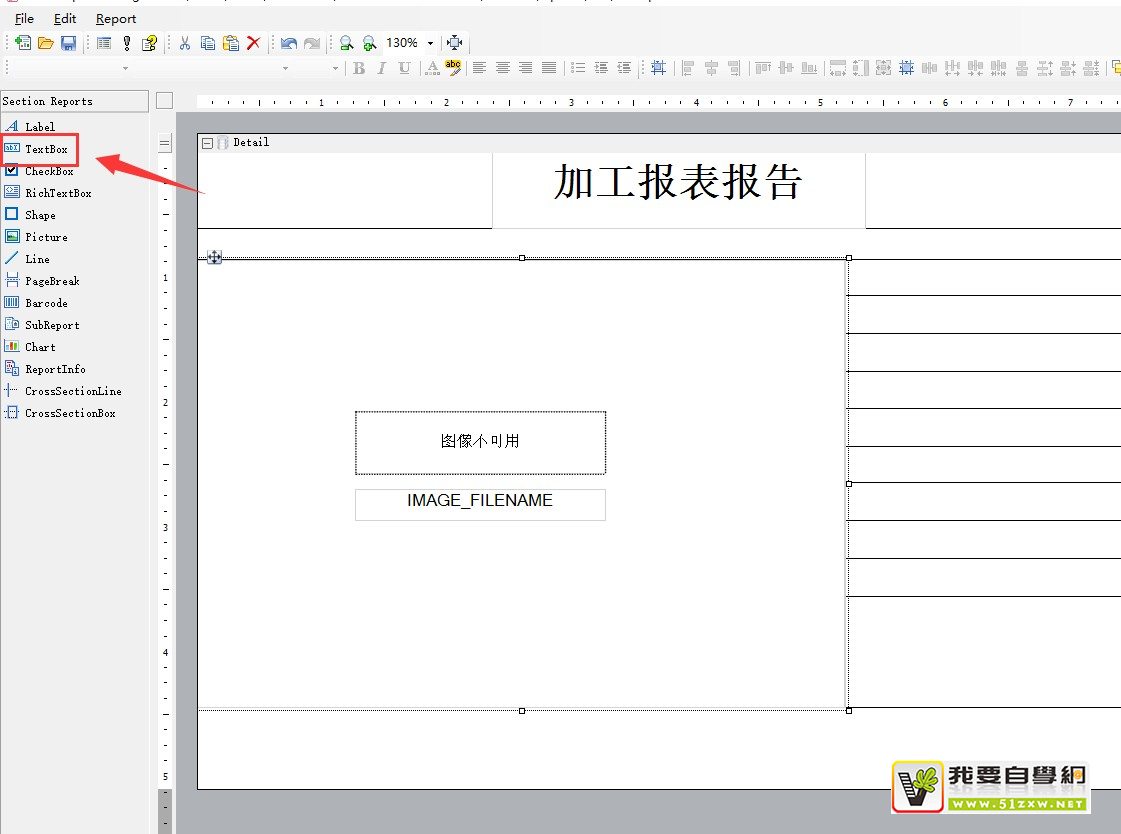

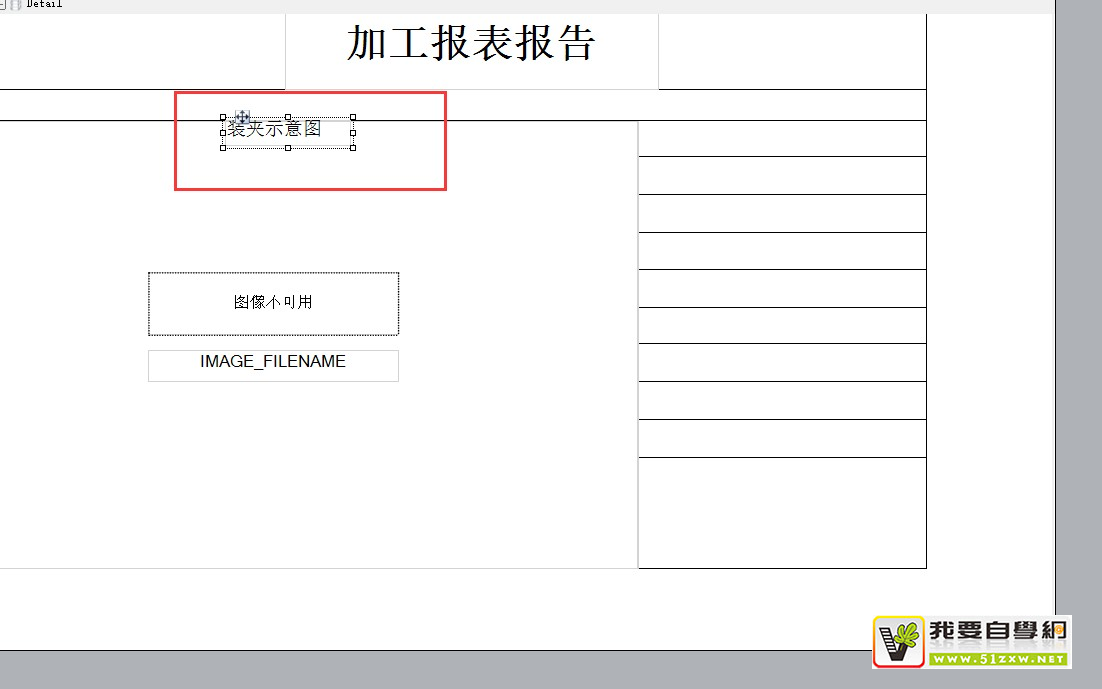

新建文本右键不放拖过来
调整大小 更改文本内容为 装夹示意图

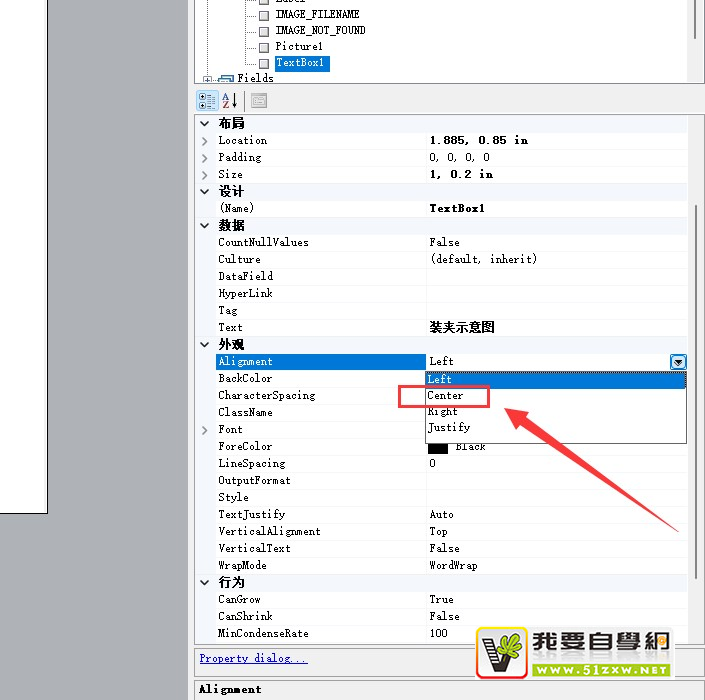

让文字左右对中

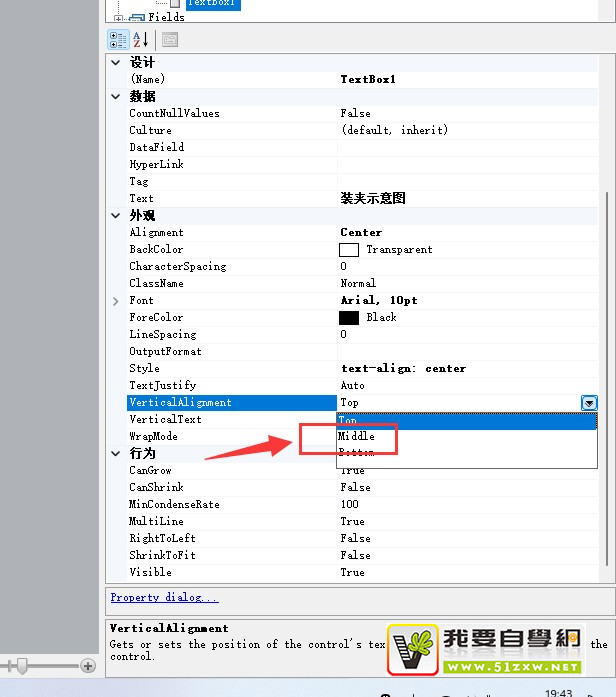

上下对中

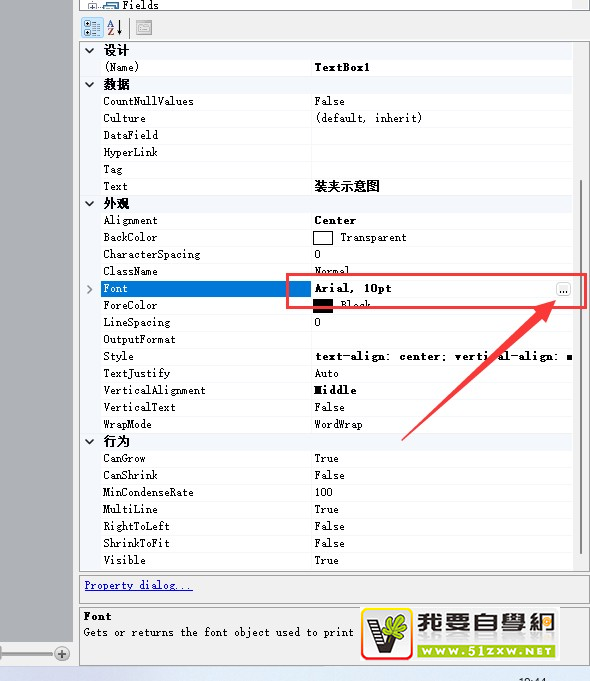

调整字体和字大小

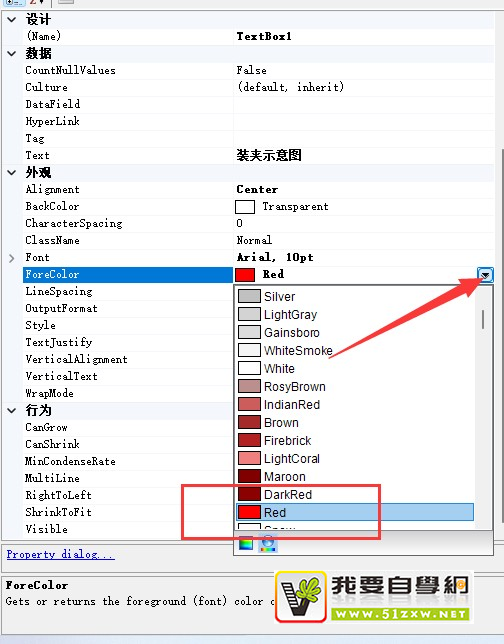

颜色改成红色
右击将文字置顶如果不置顶有图片看不到的

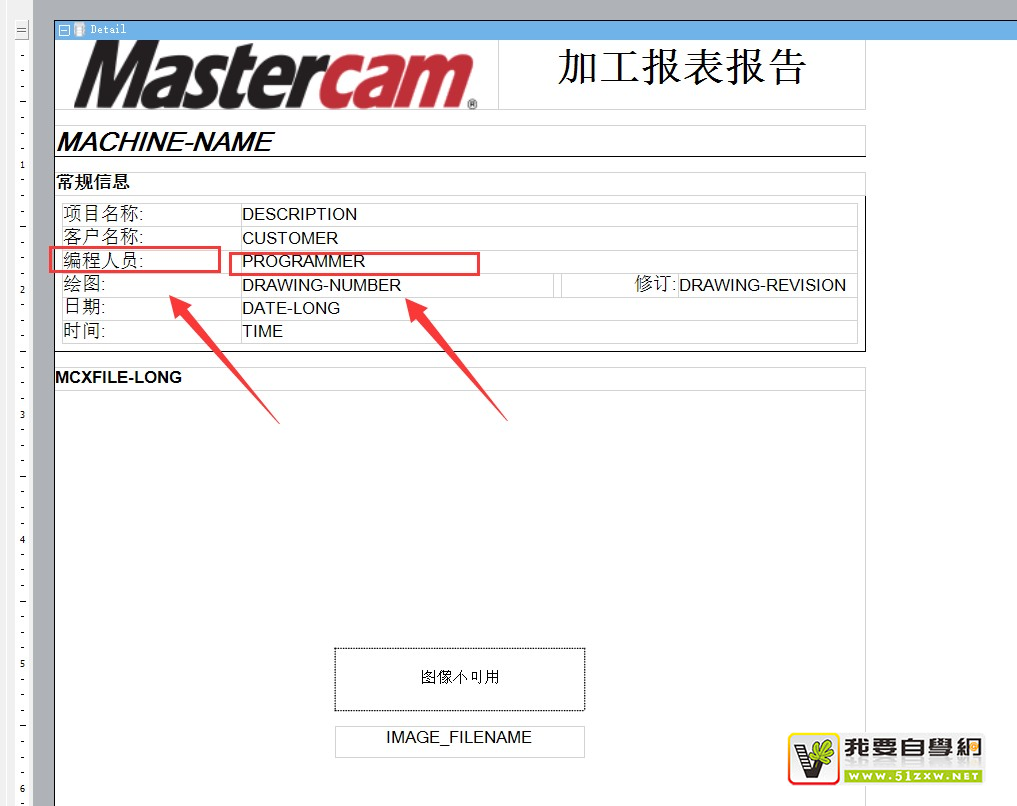

将编程人员的内容复制过来
粘贴调整大小

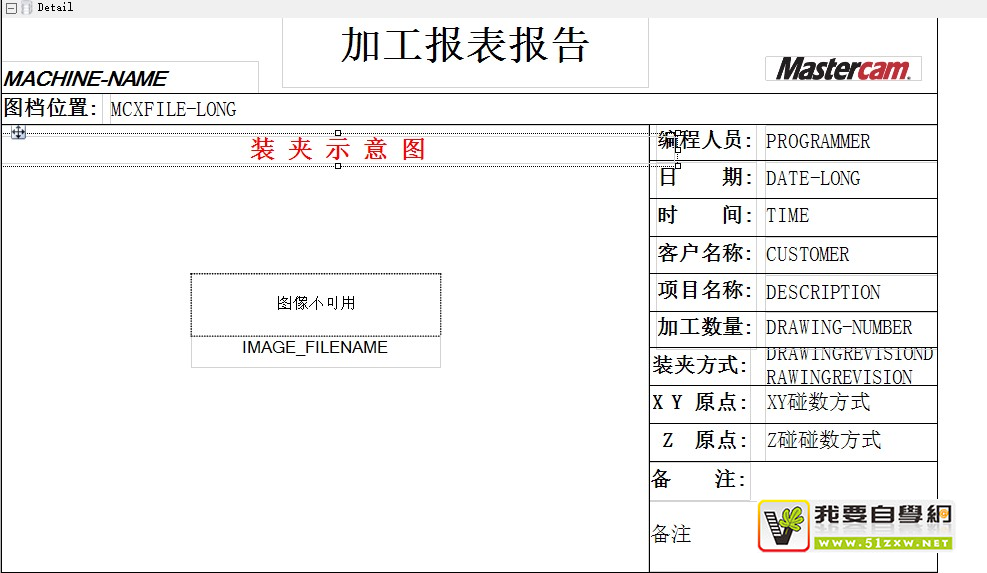

其他内容同样方法复制过来
复制

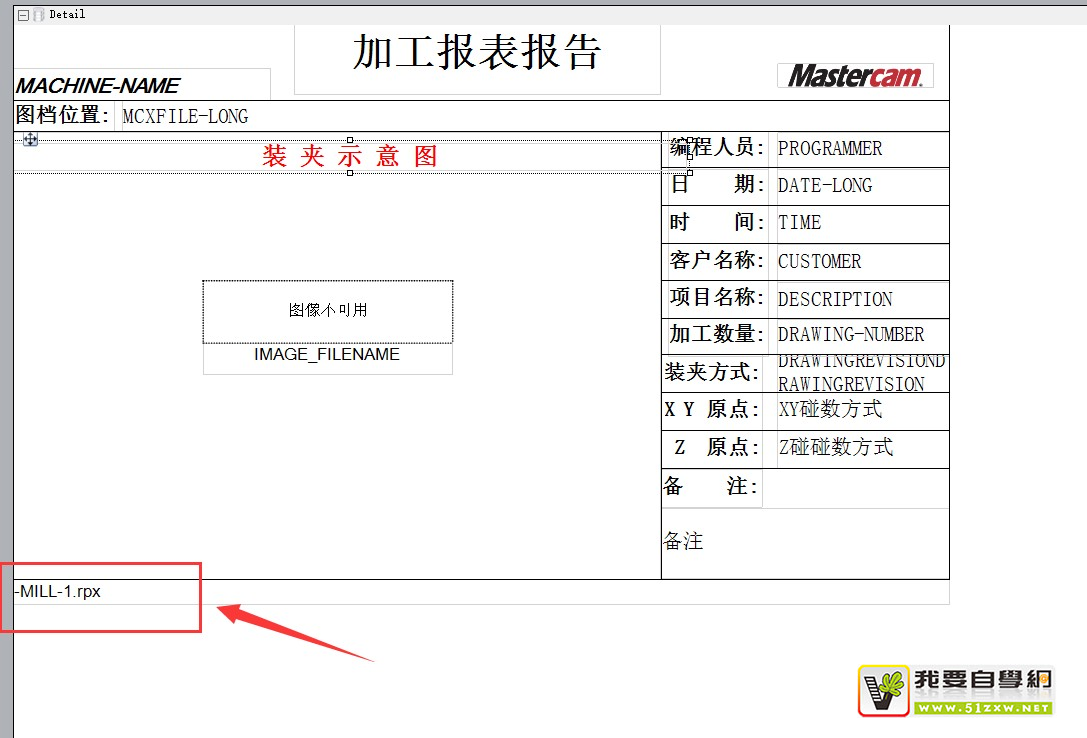

粘贴更改名称 -MILL-1.RPX (名字自己喜欢的)

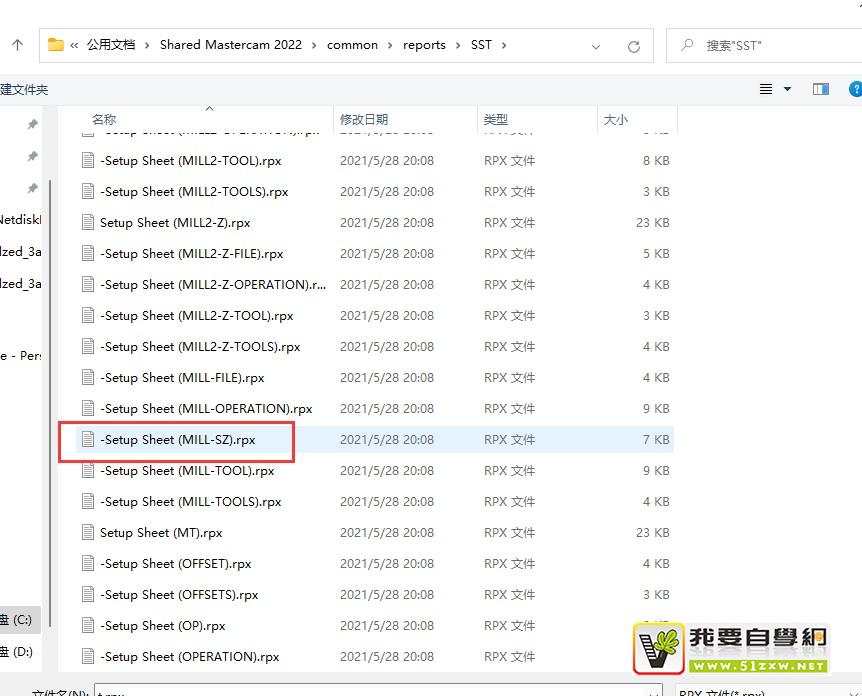

打开系统自带的-Setup Sheet (MILL-SZ).rpx

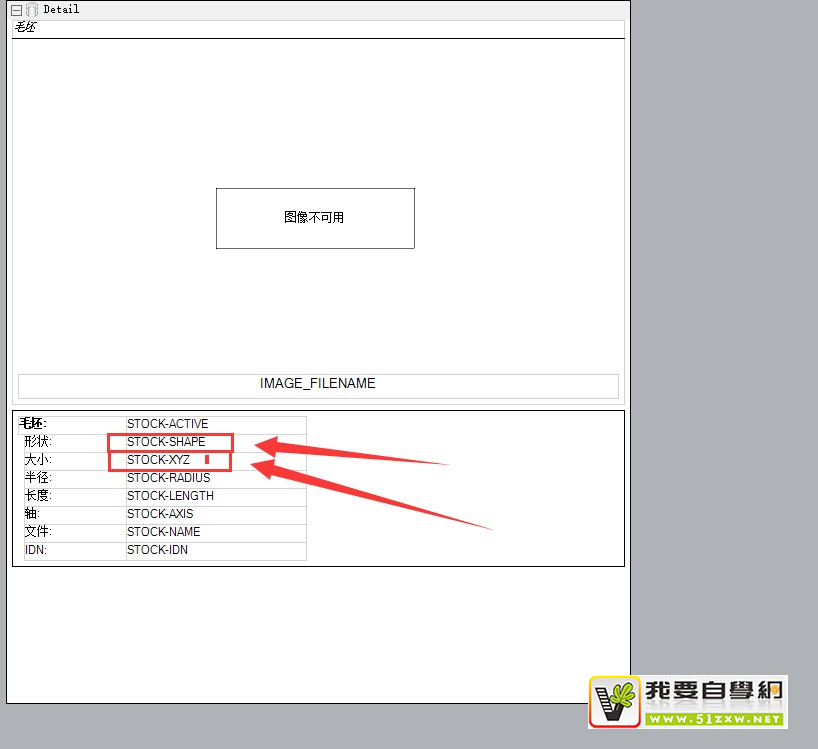

把毛胚形状和大小复制
粘贴到
新建保存为名称 -MILL-1子文件用线框画表格

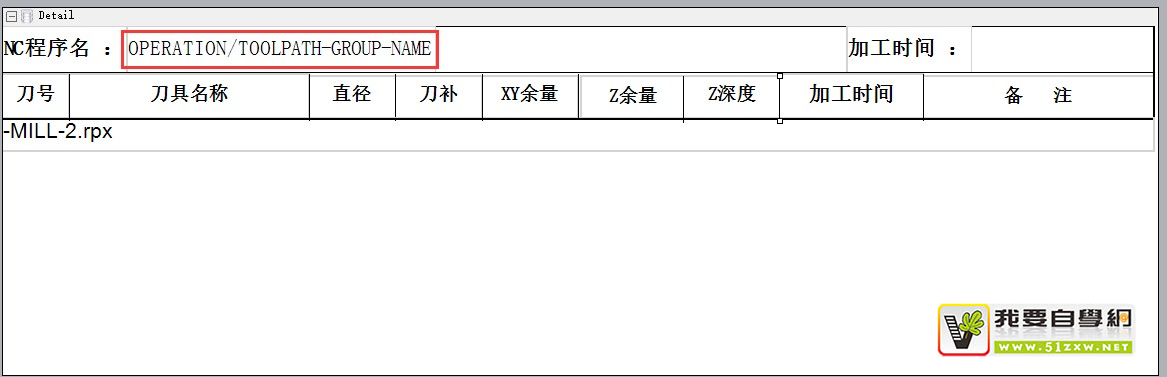

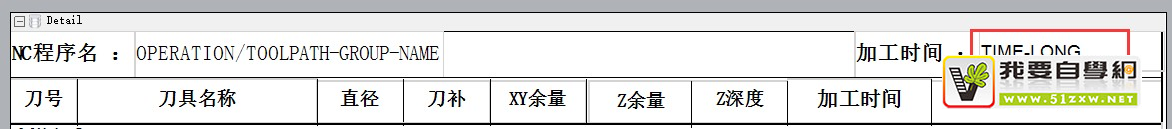

新建个文本取名为OPERATION/TOOLPATH-GROUP-NAME (名字可以自己喜欢)

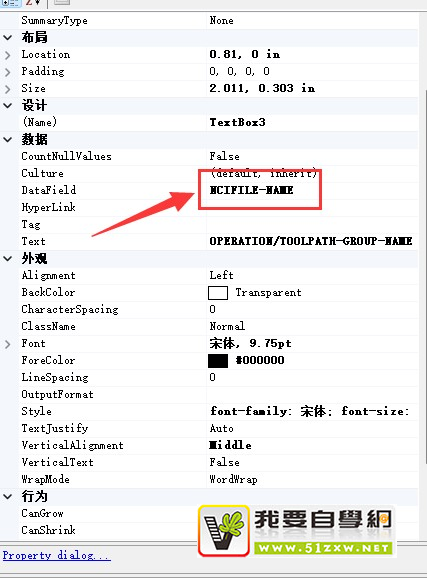

数据 输入 NCIFILE-NAME

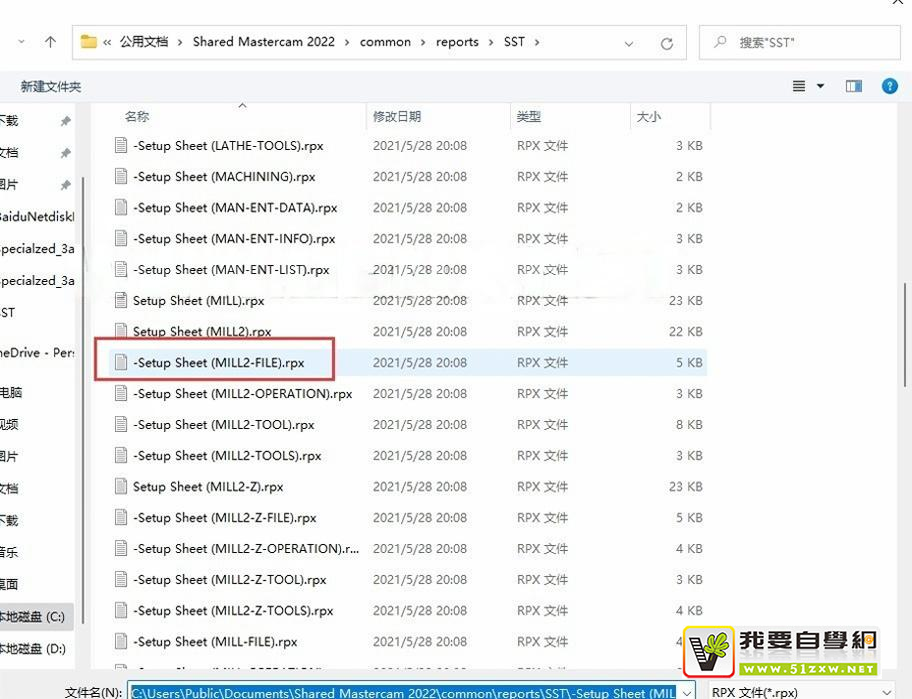

打开自带的 -Setup Sheet (MILL2-Z-FILE).rpx
将加工总时间复制过来
粘贴
复制一个子文件命名为-MILL.RPX

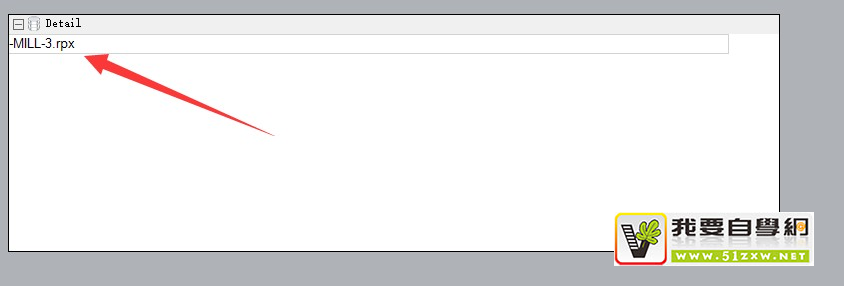

新建一个-MILL-2子文件里面 建一个调用-MILL-3.RPX

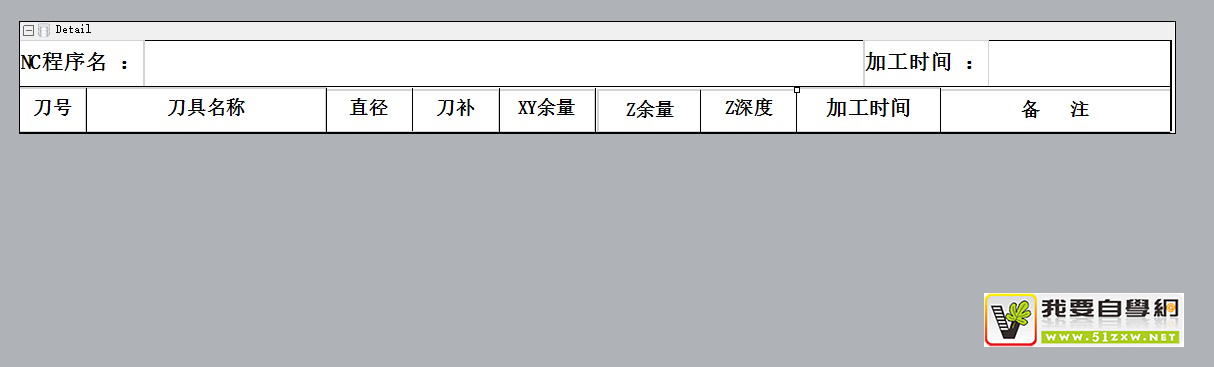

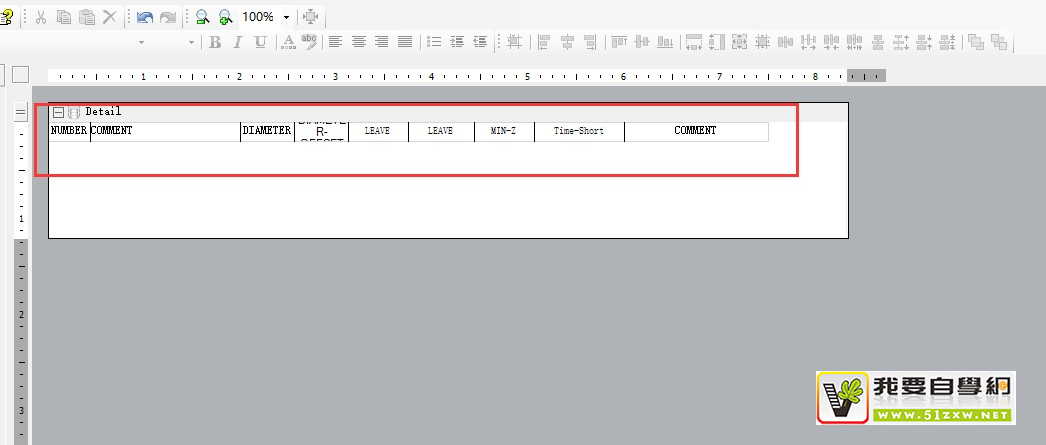

新建一个-MILL-3.rpx文件用线框做表格
打开

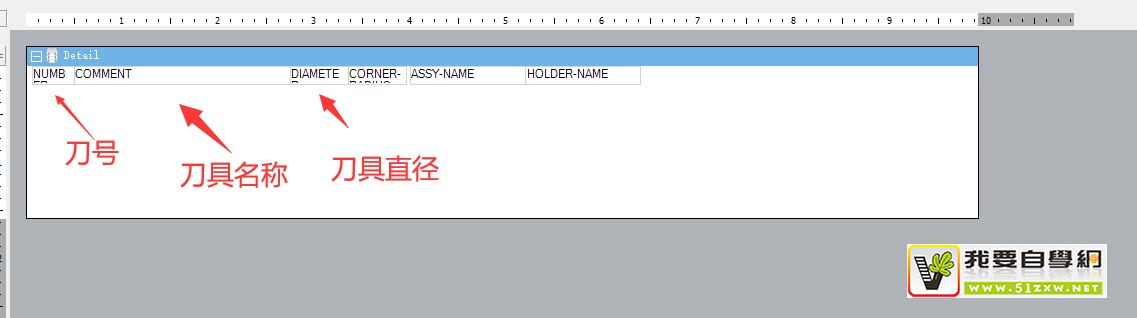

将刀号 刀具 刀具名称 直径
复制过来
打开

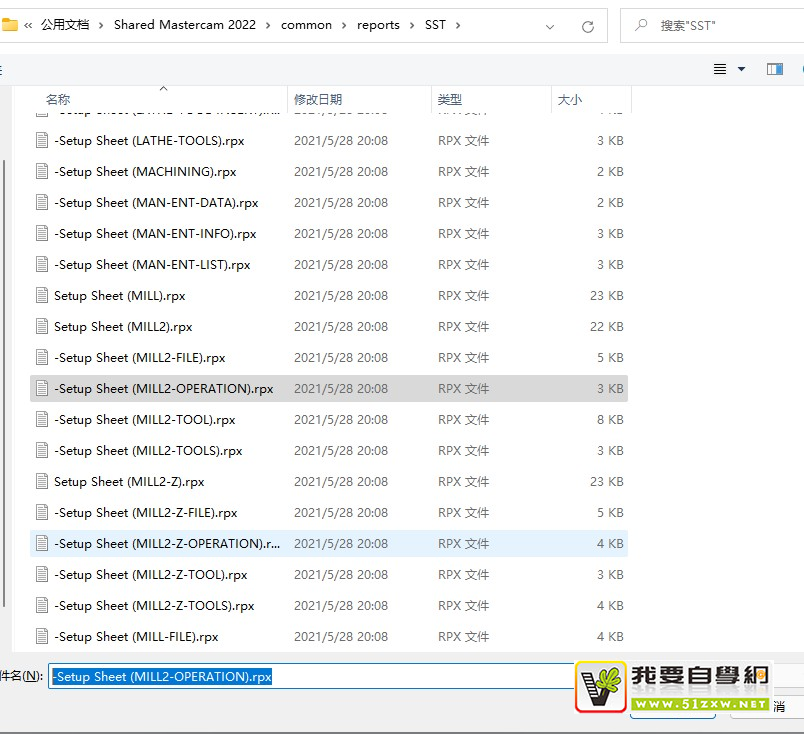

-Setup Sheet (MILL2-Z-OPERATION).rpx

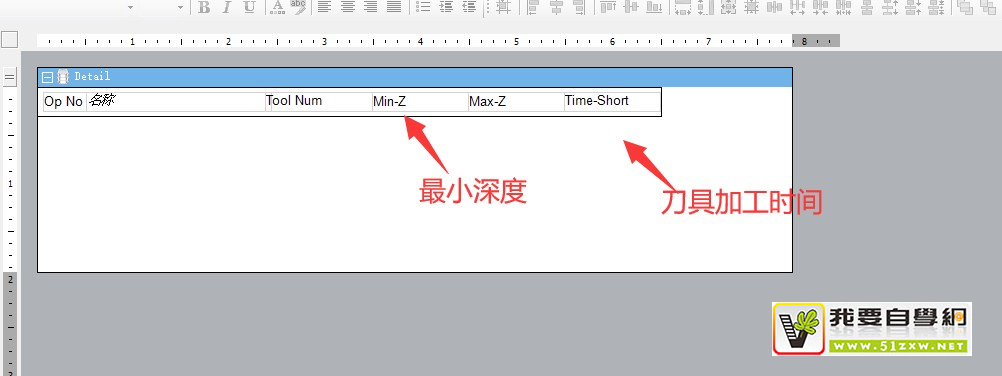

把刀具最小深度和加工时间复制过来
根据需要可以根据自己复制比如刀柄这些自己去找个复制
