经常有很多电工朋友分不清配电系统的几种接地方式，它们分别是TN、TT、IT系统，今天我就教大家一个方法，让你们看了就不会忘！现在，大家不妨先看看，以下图一的几种接地方式分别是什么？
在讲几种接地方式之前，我们应该要先了解一下电力系统的一些基础知识。在三相系统中，发电机三相绕组引出三根带有电压的端子，这三个电压就是三相电压，它们大小相等、频率相同，相位依次互差120°。与三个端子相连的线路被称为端线（又称相线，俗称火线），三相电压沿着端线传输，经过各个电压等级的变压器后，最终来到我们的负载端。
而发电机或变压器的三相绕组连接方式也有两种，即三角形接法和星形接法，其中星形接法中，公共点被称为中性点。这是因为公共点电压为三相电压之和，而三相平衡时，三个电压在任意时刻的代数和都为零，所以公共点电压就为0伏，这就是所谓的电中性，公共点就被称为中性点。
从中性点引出的导线被称为中性线（N线）。若中性点直接接地，此时不管三相是否平衡，中性点电压都与大地等电位，保持在0伏，此时的中性点又被称为零点，中性线也被称为零线，与上文的火线相对应。
采用三根火线（相线）和一根零线（中性线）的这种供电方式统称为三相四线制。其中零线是单相回路中必不可少部分，负载正常工作时负载电流也会流过零线，所以零线是工作线路，即使它的电压为零。
和零线有点类似的线路是保护地线（PE线），保护地线也直接接地，电压为0V，但它没有工作电流流过，只有当设备或线路发生漏电故障时才会流过漏电电流。
以上就是电力系统的一些基本知识，在了解了这些内容后，我们就可以学习TN、TT、IT系统啦。
所谓TN、TT、IT系统，简单来说，是指低压三相系统中电源端与负载端的接地方式。现在，就让我来教大家它们的快速区分方法吧。

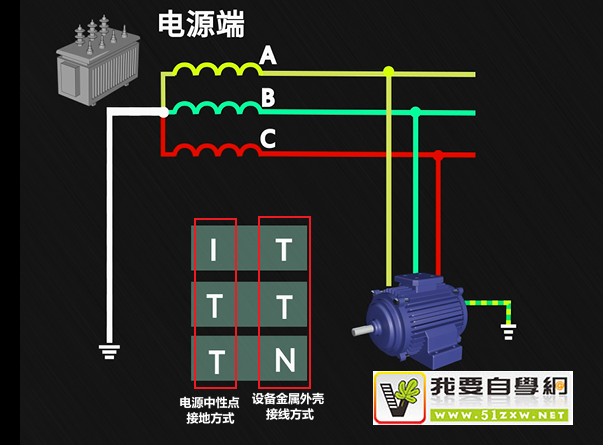

TN、TT、IT系统的两个字母，一个表示电源端，一个表示负载端（用户端）。
第一个字母，即电源端，表示变压器二次侧的中性点接地方式，I表示不接地，如图一中的4；T表示直接接地，如图一中1、2、3、5。
第二个字母，即负载端，表示设备金属外壳的接地方式，T表示独立接地，与电源无电气联系，如图一中的2、4；N表示与电源的中性线连接，如图一中的1、3、5。
怎样，是不是很好区分？简直是一目了然！另外，TN系统中，根据PE线的共用方式还有S、C之分，其中S表示N线和PE线独立，如图一中的1；C表示N线和PE线共用，如图一中的3；C-S表示两者兼有，如图一中的5。
