一、控制要求
威纶通触摸屏与三菱FX3U BD板通讯
二、硬件设备
1、威纶通触摸屏
2、三菱FX3U PLC
3、FX3U-BD板
三、软件
1、GX Work2
2、Utility Manager
四、接线
1、管脚排列图
|
威纶通COM2引脚 |
485BD板 |
|
7RX- |
SDB |
|
6RX |
SDA |
|
9TX- |
RDB |
|
8TX |
RDA |
|
5GND |
GND |
2、威纶通讯端子定义

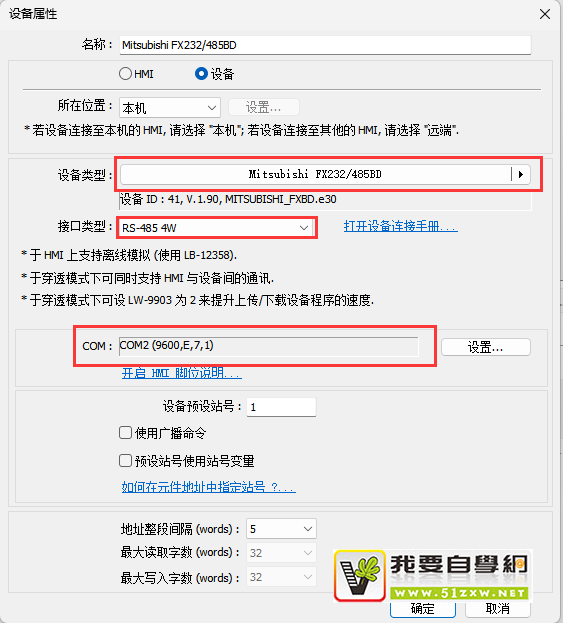

五、威纶通触摸屏设置
对于威纶通触摸屏设置如下：
设备类型选择：Mitsubishi FX232/485BD
接口类型：RS-485 4W
串口选择：COM2（应根据触摸屏提供RS-485所在指定串口设置）
波特率（9600），无校验（N），数据长度（7），停止位（1）

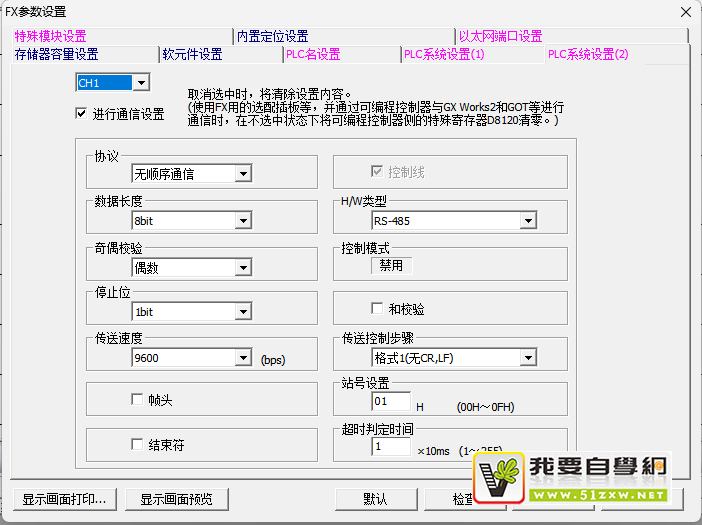

六、PLC设置
对于三菱PLC的设置如下：
在PLC系统设置（1）里勾选通道1
协议采用无顺序通讯 数据长度8bit 偶校验 停止位1位 传送速度设置9600 类型设置成485，站号设置成1站
