一、 编写PLC程序

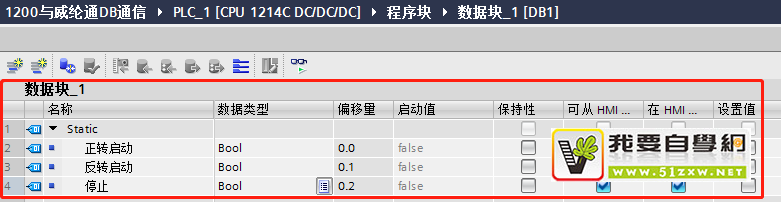

第一步：（创建DB块并编写地址）

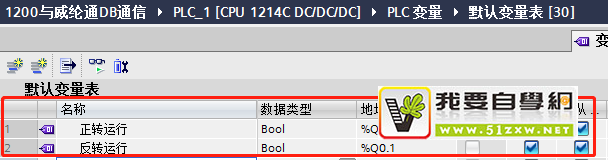

第二步：（创建变量表地址）
第三步：（在OB1主程序编写正反转互锁程序）

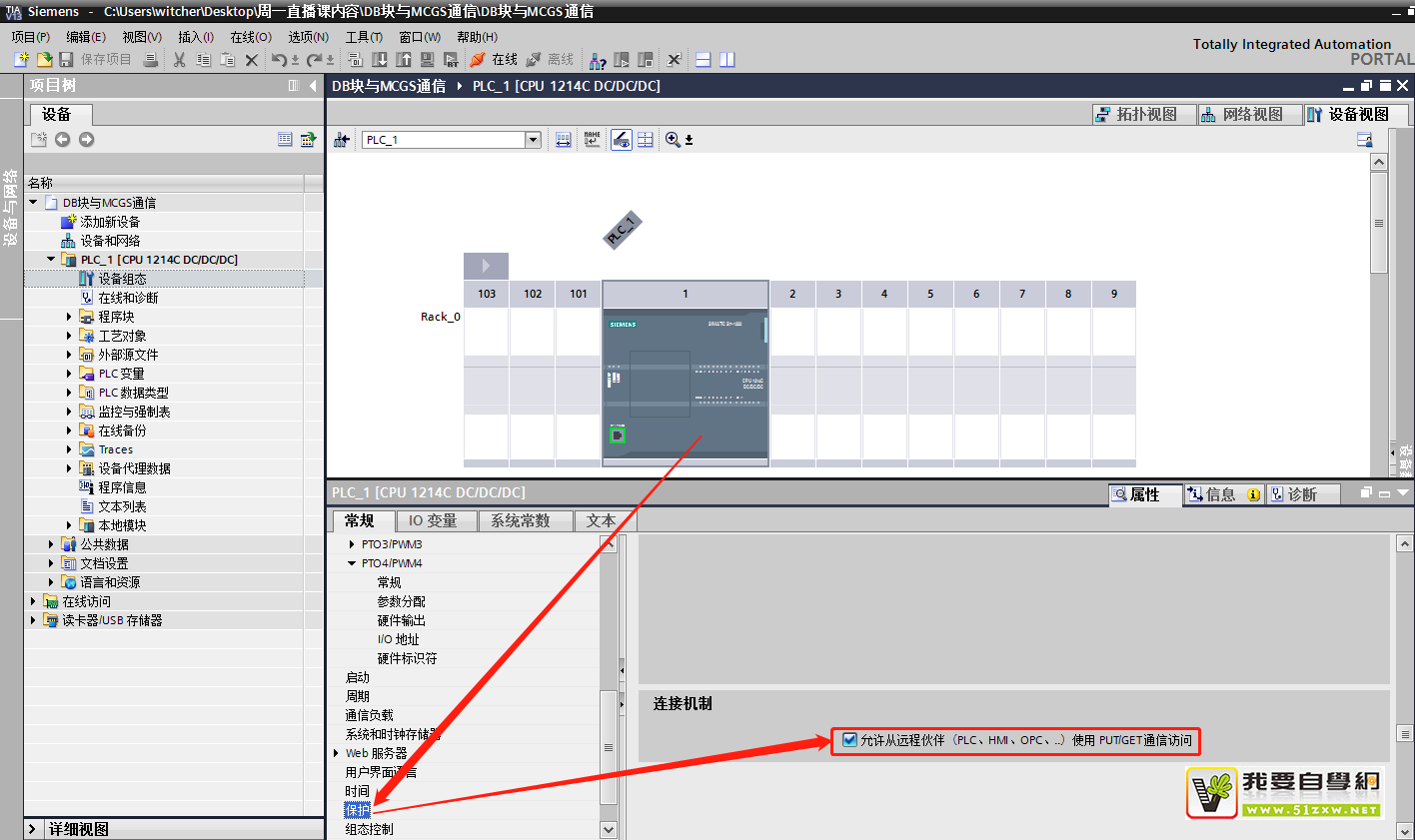

第四步：（双击CPU属性—保护—连接机制—勾选允许从运程伙伴(PLC、 HM、OPC、、）使用PUTIGET通信访问）
第五步：（下载程序至PLC并监视）
二、 威纶通触摸屏组态配置

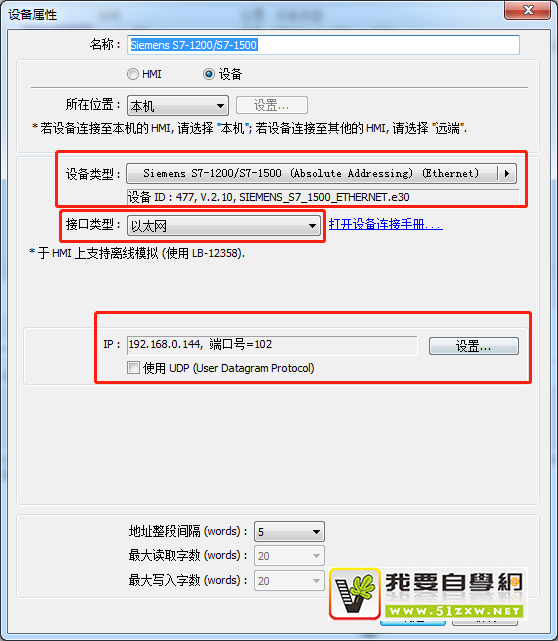

第一步：（系统参数设置）
设备类型—Siemens S7- 1200/S7- 1500 (Absolute Addressing) (Ethernet)
接口类型：以太网
IP地址：填写1200 PLC IP地址（192.168.0.144）

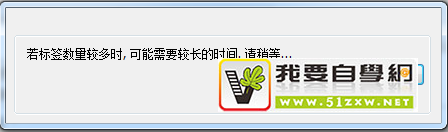

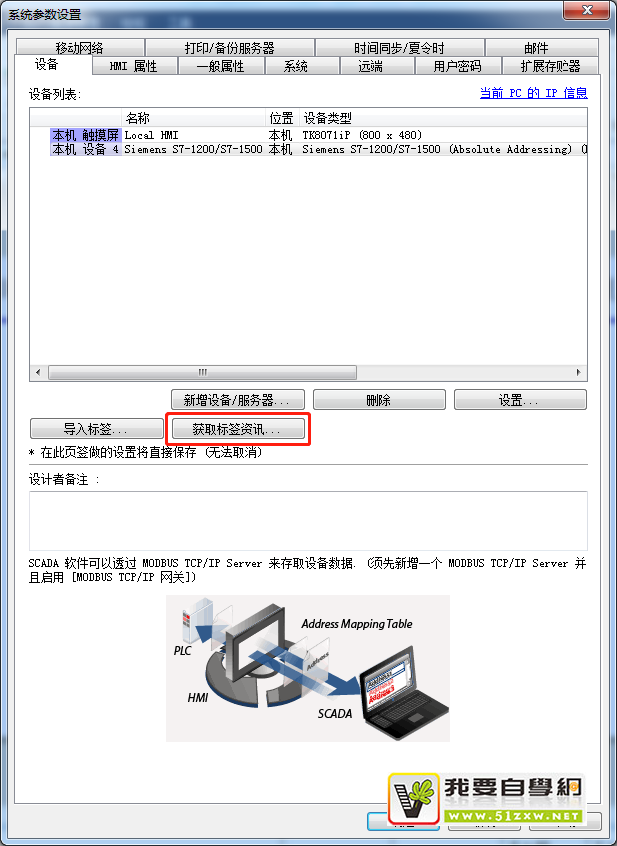

第二步：（点击获取标签资讯—选择全选并点击确认）
三、 设计威纶通触摸屏画面
第一步：（关联按钮DB地址）
正转启动地址S7-1200PLC：1.DBX0.0对应威纶通触摸屏：DB1Bit0
反转启动地址S7-1200PLC：1.DBX0.1对应威纶通触摸屏：DB1Bit1
停止地址S7-1200PLC：1.DBX0.2对应威纶通触摸屏：DB1Bit2

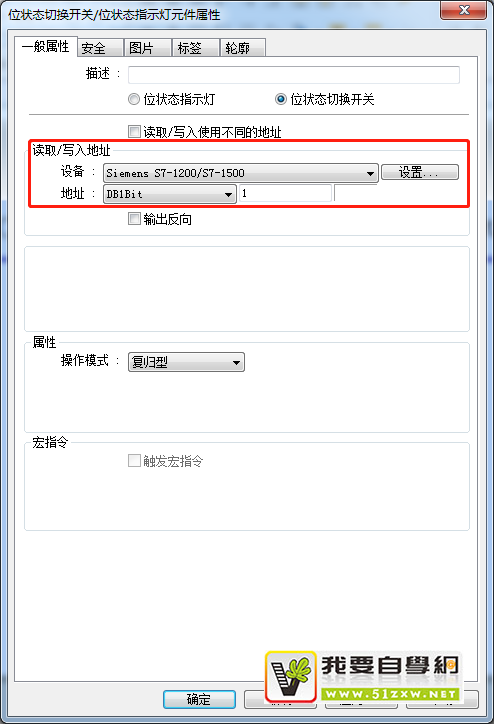

正转启动按钮参数如下：
反转启动按钮参数如下：
停止按钮参数如下：
第二步：（关联指示灯地址）

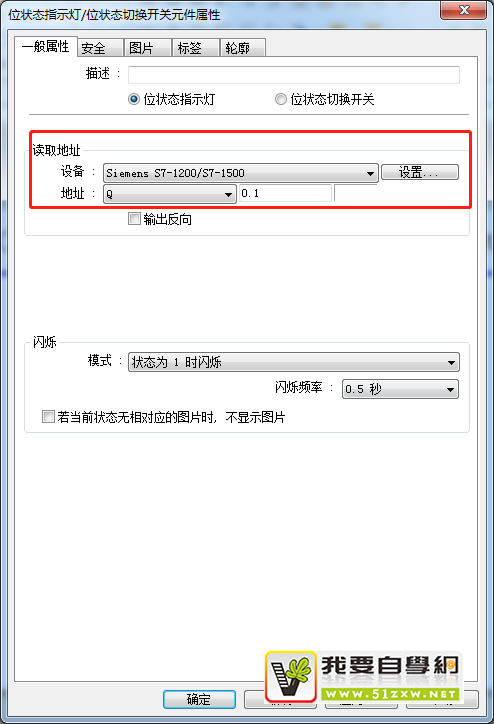

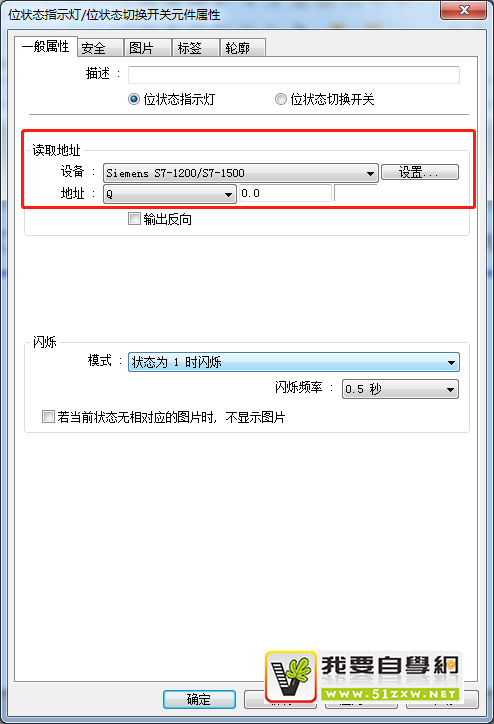

正转运行指示灯参数如下：
反转运行指示灯参数如下：
四、 设计威纶通画面
五、 运行演示

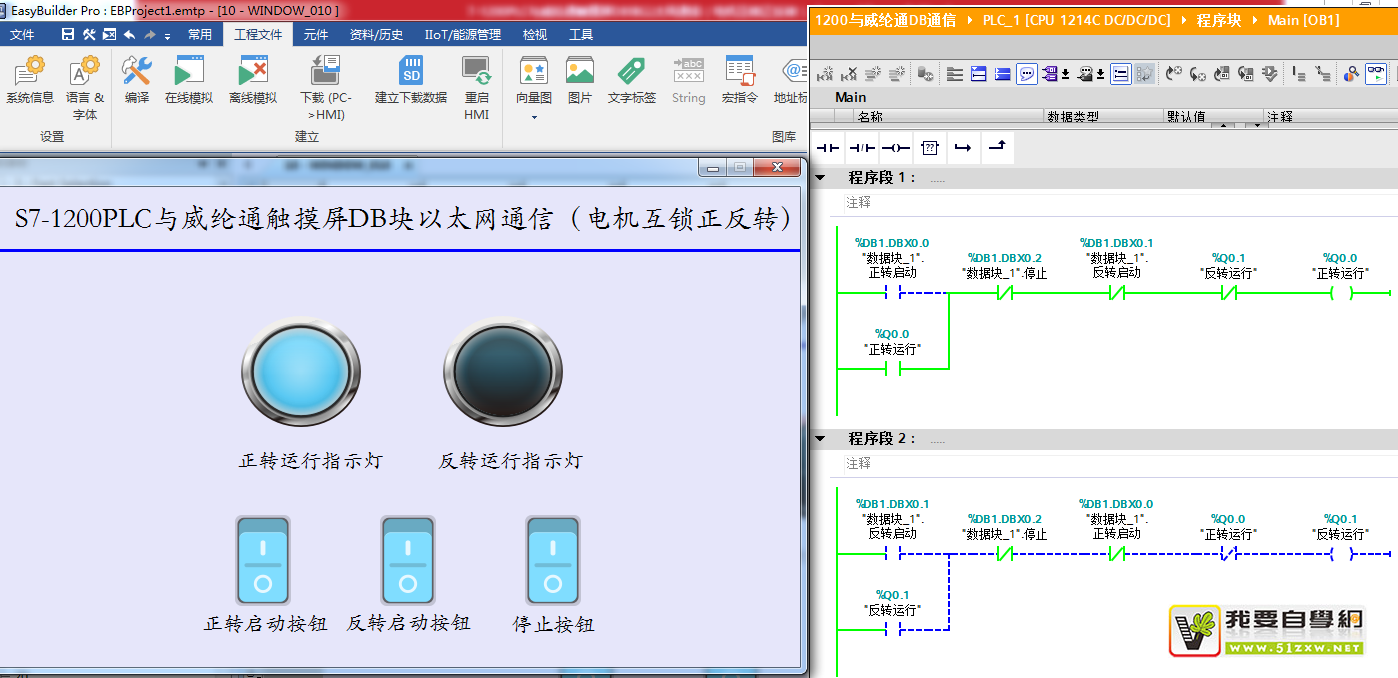

第一步：（正转启动运行）

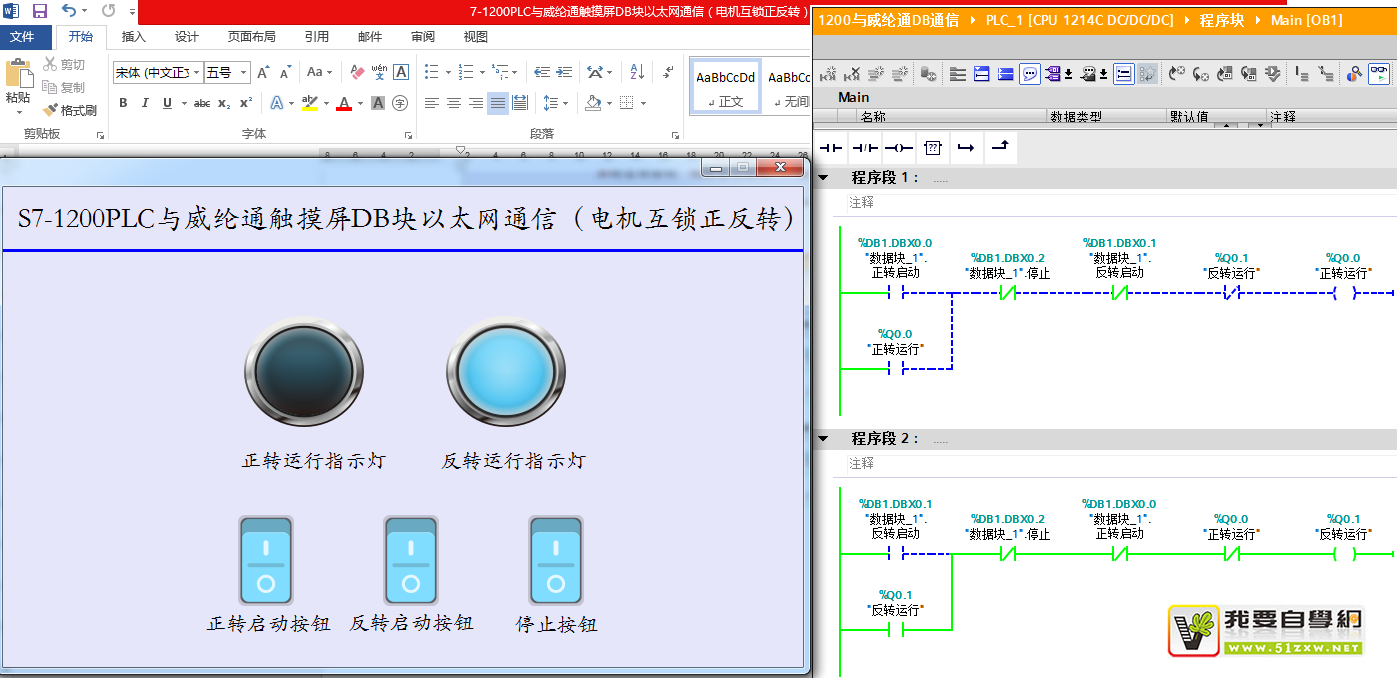

第二步：（反转启动运行）
第三步：（停止运行）
演示并通信成功，到了这一步已经全部完成了，有的学员呢？可能在上述步骤出现问题那么我以下例举了常见的问题，大家可以参考：
常见问题与解决方法：
问题一：如若在线自动获取标签没有成功，或者获取不到如何解决？
答：可以选择手动的导入标签，方法如下：

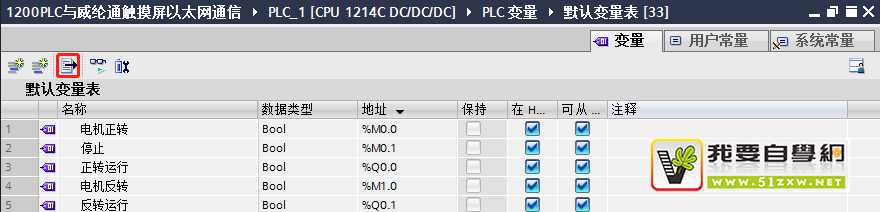

第一步：（点击变量表左上角导出按钮进行变量导出）

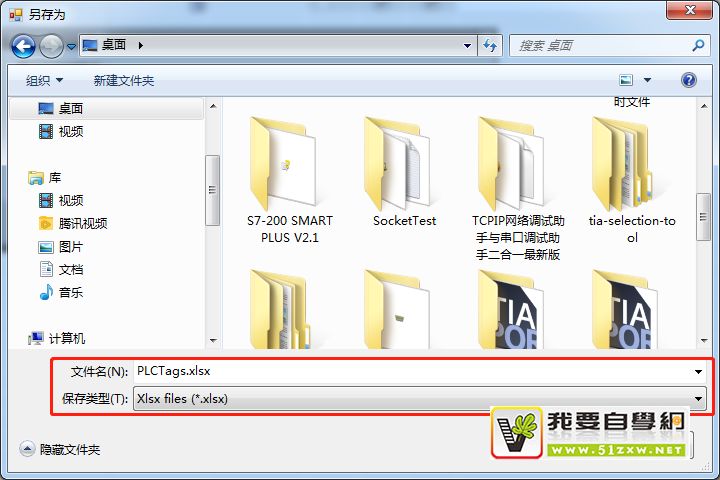

第二步：（选择变量导出的位置和名称）

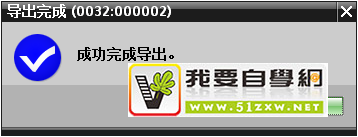

第三步：（变量导出成功）

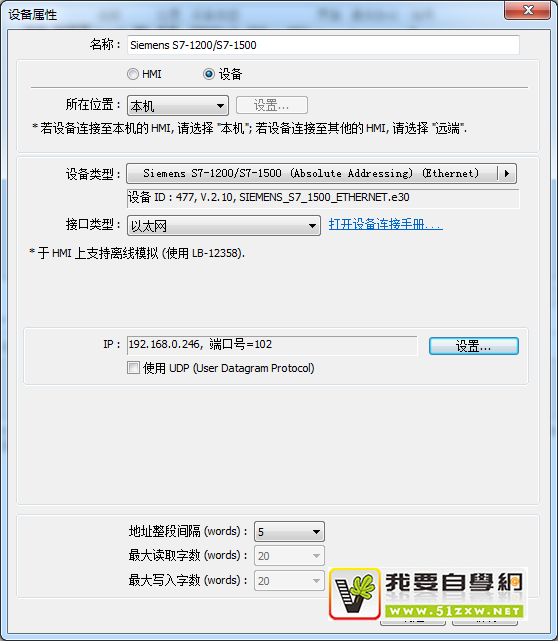

第四步：（系统参数配置）
设备类型—Siemens S7- 1200/S7- 1500 (Absolute Addressing) (Ethernet)
接口类型：以太网
IP地址：填写1200 PLC IP地址（192.168.0.246）

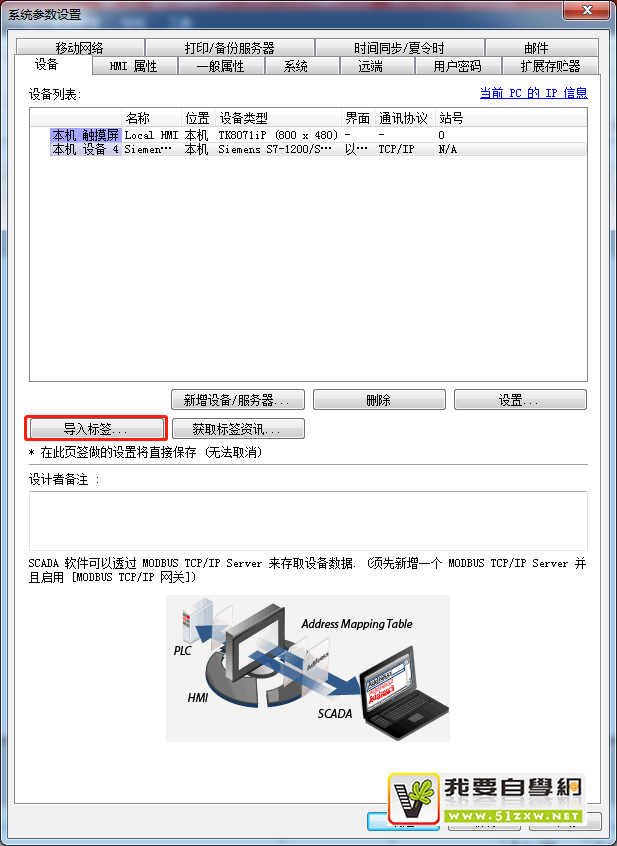

第五步：（点击导入标签）

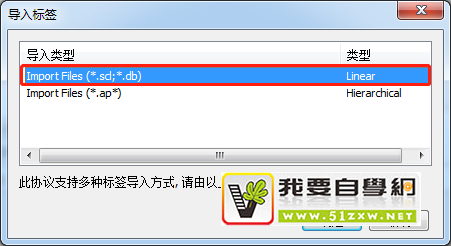

第六步：（导入标签选择—Import Files (d;*db) Linear）

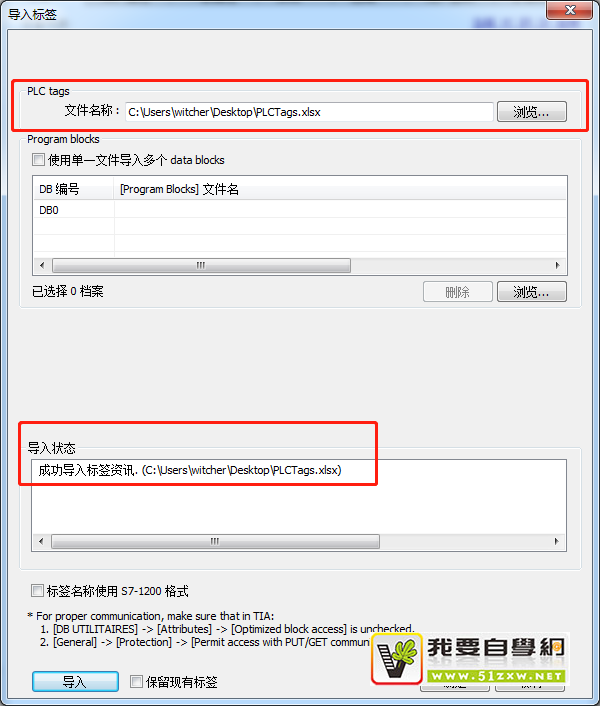

第七步：（PLC tags—PLC导出变量表存放的位置）

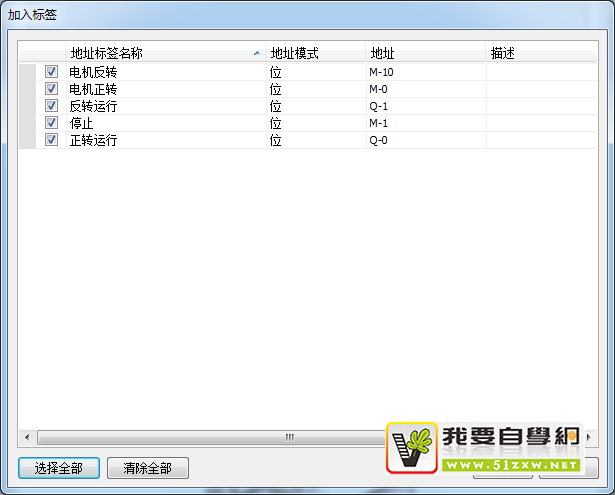

第八步：（选择全部—点击确认）

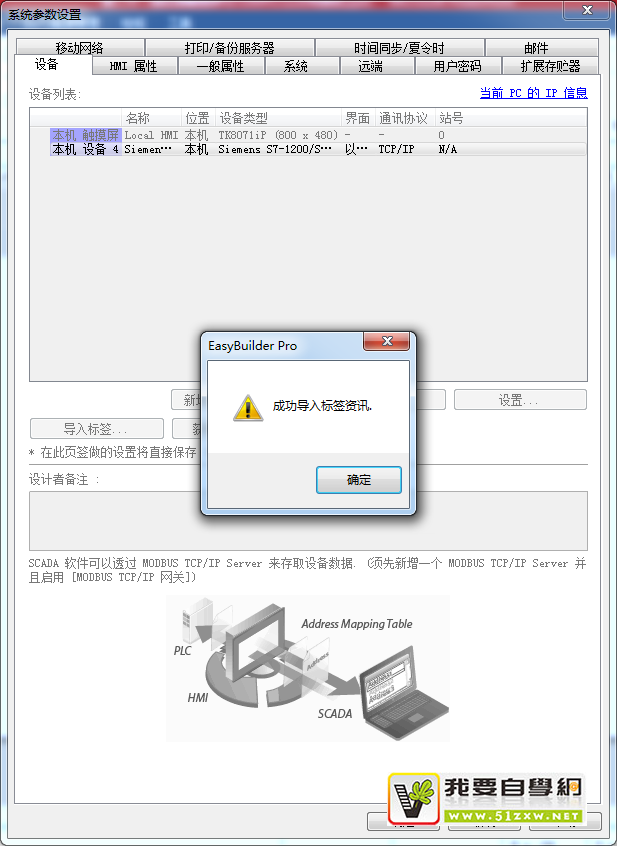

第九步：（导入标签成功）
问题二：在PLC中创建DB块没有地址或没有DB偏移量地址，如何解决？
答：取消优化块访问再重新编译即可，方法如下：

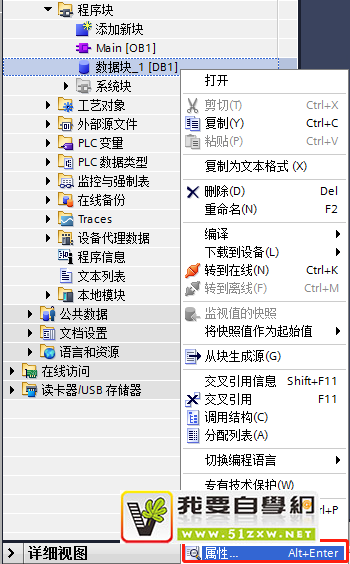

第一步：（选中DB数据块—鼠标右击属性）
第二步：（DB块—右击属性—取消优化的块访问）
