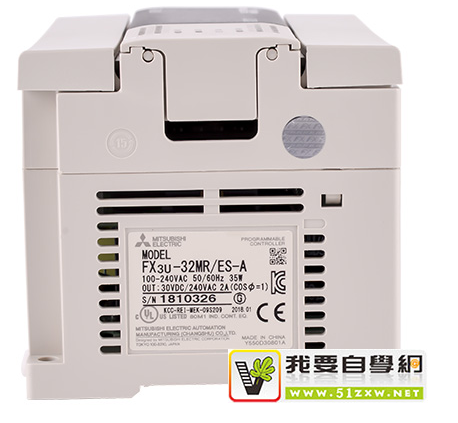

我们必须先理解PLC铭牌上的型号代表什么意思，并了解其功能。选型时才能正确选择需要的PLC。其中FX1系列和FX2系列的PLC已经停产多年，因此本文将主要介绍FX3U系列的PLC。下图是FX3U的铭牌。
注：铭牌在PLC本体右侧
铭牌第二行FX3U-32MR/ES-A就是PLC的型号信息。
01
FX3U代表这个PLC是FX3U系列。
02
32代表PLC输入输出的总点数，输入、输出点数是平均分的；例如：32表示是输入点数为16个，输出点数为16个。输入输出为8进制，X0~X7,X10~X17,Y0~Y7,Y10~Y17。
03
M代表基本单元(PLC本体)；如果是E则代表输入输出混合扩展单元、EX—扩展输入模块、EY——扩展输出模块。
04
R代表继电器型输出。除了R还有T--晶体管输出、S--晶闸管输出。其中常用的是MR和MT这两种型号的PLC。
MR继电器型输出的特点，能控制交流电和直流电，并且控制直流的时候不需要区分正负极。可以输出30V直流或者250V以下交流。有实际触点，动作反应慢，有机械寿命，控制电流较大达到2A。
MT晶体管型输出特点，只能控制低压直流电，并且还分正负极。由于这个特性，接线时要特别注意区分。是电子开关，没有实际的触点，动作反应速度快，没有机械寿命，理论使用寿命更久。但是输出电流较少，主要应用于脉冲模式的定位控制。
MS晶闸管也叫固态继电器只能控制交流电，用的比较少。响应速度比继电器型输出要快，寿命更长。驱动能力比继电器型输出小，允许负载电压一般为AC85～242V；控制电流只达到0.3A。
05
E代表PLC的供电电源为交流电源，100到240VAC，电源频率可以50Hz或者60Hz。如果为D则代表PLC的供电电源为直流24V电源。
06
S：只有在晶体管输出时可以表示，PLC输出为直流0V，所以公共端接0v。
07
SS：只有在晶体管输出时可以表示，PLC输出为直流24V，所以公共端接24v。
08
最后一位特殊品种-A:表示亚洲版，面向亚洲市场的。
注：MR继电器型不区分S、SS，只有MT晶体管型才需区分S、SS，并按型号接线。
