说到组态王如何与我们常用的西门子S7-1200 PLC通信，这就设计到一个难题，想必大家之前学习通信过组态王与S7-200SMART PLC以太网通信，那么设计到高端PLC，1200PLC该如何通信呢？本文档说明就带大家来详细的操作直到通信成功。
一、 组态王配置
第一步：（点击菜单栏的新建项目，然后点击下一步）
第二步：（在设备里选择S7-1200 TCP驱动）
第三步：（创建设备名称）
第四步：（随便选择一个驱动）
第五步：（这里的IP地址填写S7-1200 PLC通信IP地址，后面:0这是指的插槽）
第六步：（这里只要默认就好啦，然后点击下一步）
第七步：（刚才配置的PLC信息，点击完成即可！）
二、 编写程序
第一步：（编写点击正反转程序）
第二步：（双击CPU属性—保护—连接机制—勾选允许从运程伙伴(PLC、 HM、OPC、、）使用PUTIGET通信访问）
第三步：（下载程序至1200 PLC）
三、 设计组态王画面
第一步：（在数据词典创建并填写PLC变量地址）

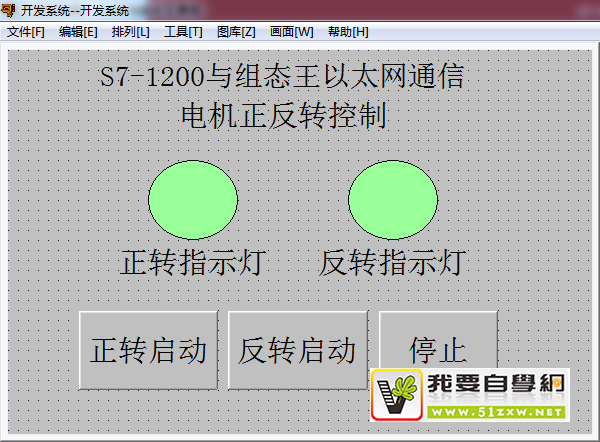

第二步：（在画面里设计画面）
四、 演示效果

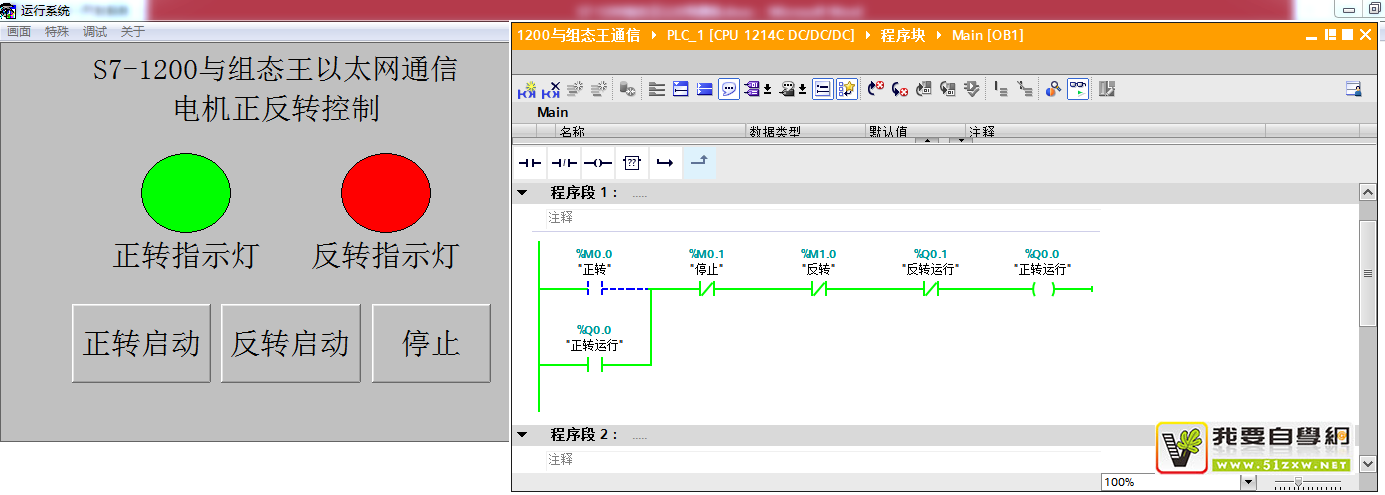

第一步：（正转启动）

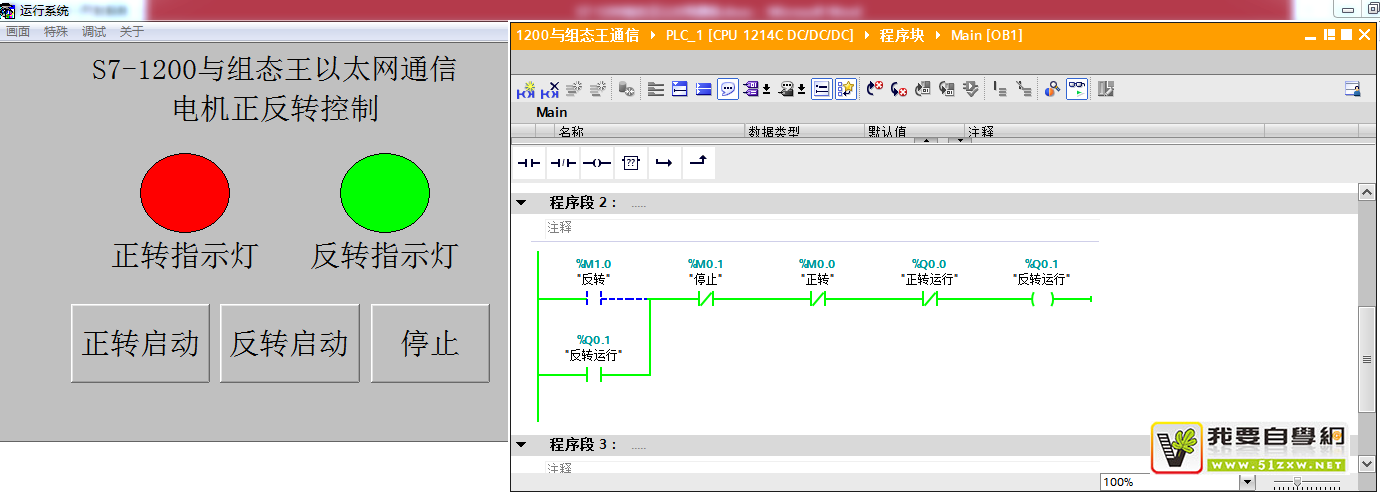

第二步：（反转启动）
