设置 —— 参看 冲压模设计 / 设置
取整错误的颜色公式
更改受标准件限制的公式图标
加载工作零件

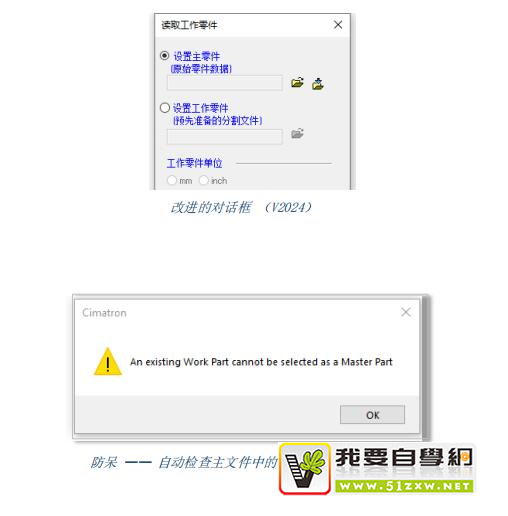

加载工作零件 —— 对话框改进
加载工作零件功能对话框已更改，能更好地传递每个选项的作用。
加载主零件和创建新的工作文件
加载模具装配外部的现有工作文件
这样可以防止多个工作文件出现错误或问题。
另外，将检查被选为主零件的文件是否存在分模的操作或工作零件属性，并推荐工作文件使用。
工作坐标系

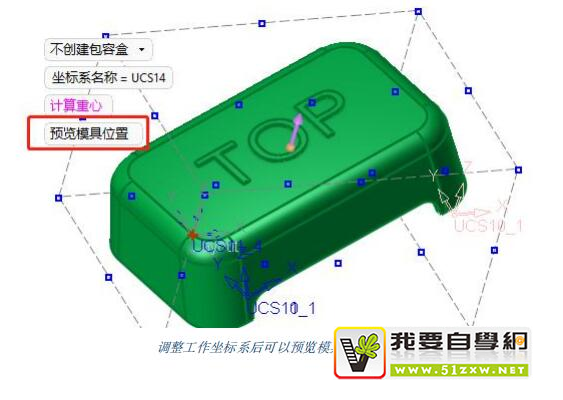

预览模具位置
调整模具中工作零件的间距或方位是一项经常需要进行多次迭代的任务。
现在可以预览工作零件的调整，允许用户在接受编辑之前查看新的模具布局结果。这是一个复杂的预览，可以：
基于新的工作坐标系重定位工作零件
将工作坐标系重新定位到布局位置
基于模具视角的屏幕方位
在模具设计中，对工作零件的任何辩解或预览都需要将重点放在模具方向上。
在 V2024 中，零件将在屏幕上相对于模具移动，而不是模具相对于零件移动。
改进了可视化和用户体验

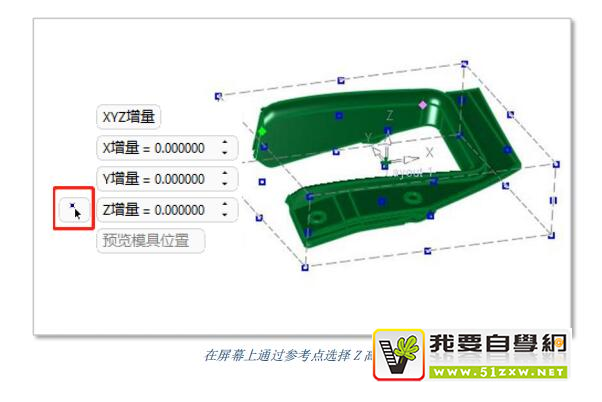

根据点设置 Z 高度
复杂零件通常都有自然属于主分模线的面或特征。
编辑工作坐标系时，现在可以简单地选择该位置来定义 Z0 高度。
无需测量和复制数字。
无需返回在零件中创建坐标系。

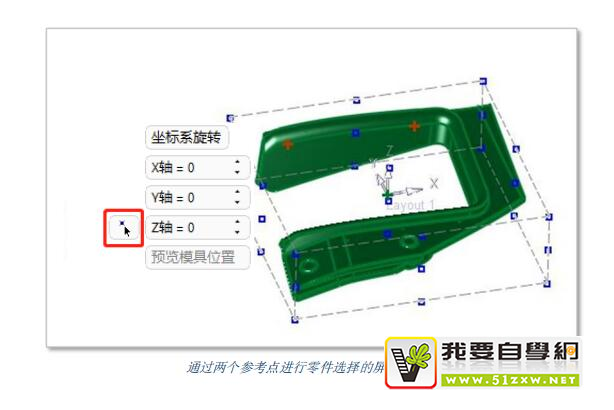

根据点设置零件旋转
复杂零件模具设计的另一个常见任务是选择零件是间距最大或与流道系统对齐。
编辑工作坐标系时，现在可以通过选择两个点来表示 X 轴以指定围绕零件方向的首选旋转。
无需测量和复制数字。
无需返回在零件中创建坐标系。
流道

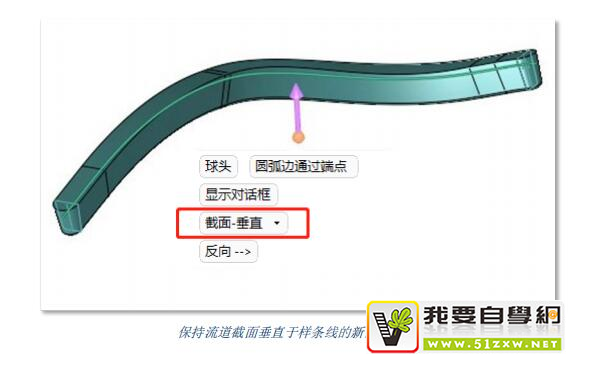

控制流道截面方向
V2024 解决了在 3D 样条线上设计流道体的几个问题。
现在提供了一个用于流道截面控制的新选项——“垂直于曲线”。允许截面与流道样条线一起倾斜，同时防止截面旋转。
即使在陡峭的上坡或下坡时，也能确保恒定的流道体积。
类似于使用特殊刀具进行 5 轴加工。

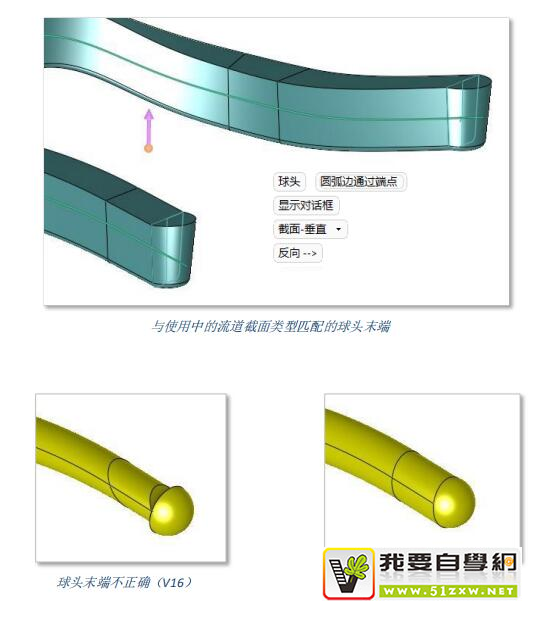

改进球头末端
流道体功能中的一个新算法可以创建更安全、更适合加工的球头末端。
专为防止流道体上下面出现倒扣而设计。
一种适用于垂直截面流道体和新的法向截面流道体的改进算法。
冷却

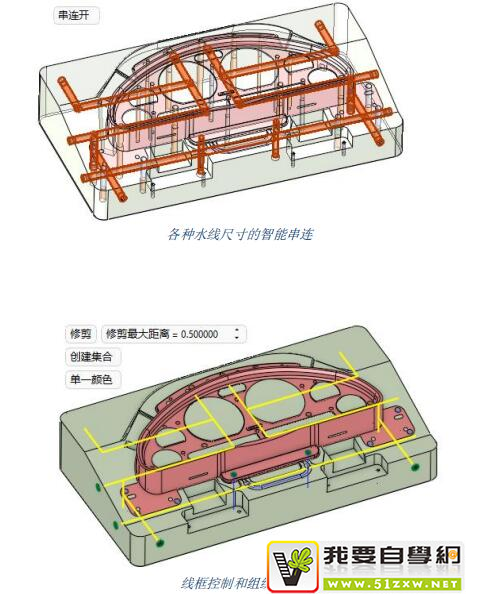

圆柱中心线 —— 新功能
曲线菜单中有一个全新功能“圆柱中心线”。
圆柱中心线是为考虑模具冷却回路开发的。中心线对于制作冷却名牌、工程图视图或输出到模流软件进行详细冷却分析都非常有用。
它有一些功能可以全自动化实现：
智能串连相连圆柱
可由用户控制自动修剪距离
针对不同回路的多颜色线
每一管道尺寸有单独的集合
