视图创建
对话框改进
“绘图”视图创建有许多选项。根据用户反馈，视图选项的图标和位置已得到改进，以便于使用。

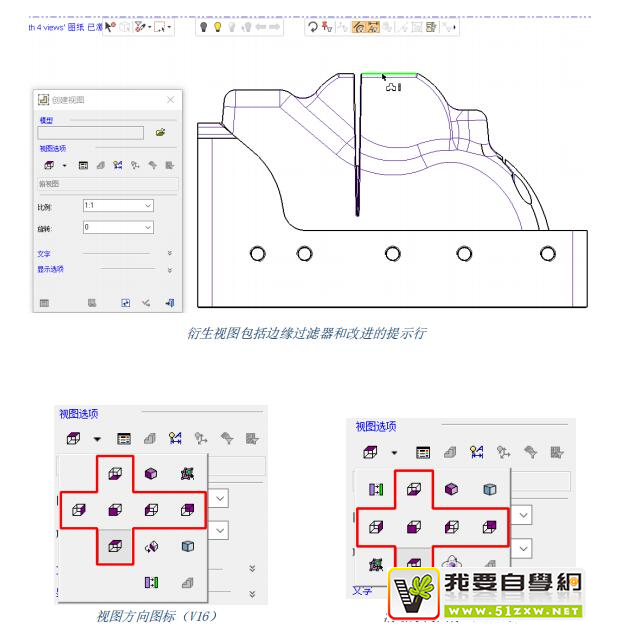

通过启用边缘过滤器和改进提示语言，增强了创建倾斜辅助视图的过程。
视图的新默认名称
关于常规视图的默认名称，对“绘图”预设置进行了小的更改。
除非用户已经将名称更改为预设置，否则用户现在将看到“查看”作为名称。
多视图创建
可重复使用的改进

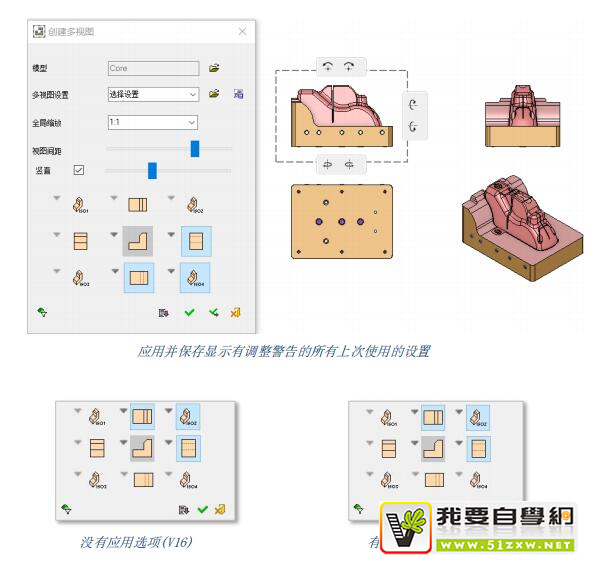

现在有一个“应用”多视图创建的选项，以便在相同设置的情况下立即再次使用该功能。
保存的多视图设置文件名将继续显示在对话框中，以交流正在使用的设置。
当使用保存的多视图设置文件时，对话框中的任何进一步更改都将导致文件名显示为红色，以表明保存的设置的某些方面已被覆盖。
多视图间距控制

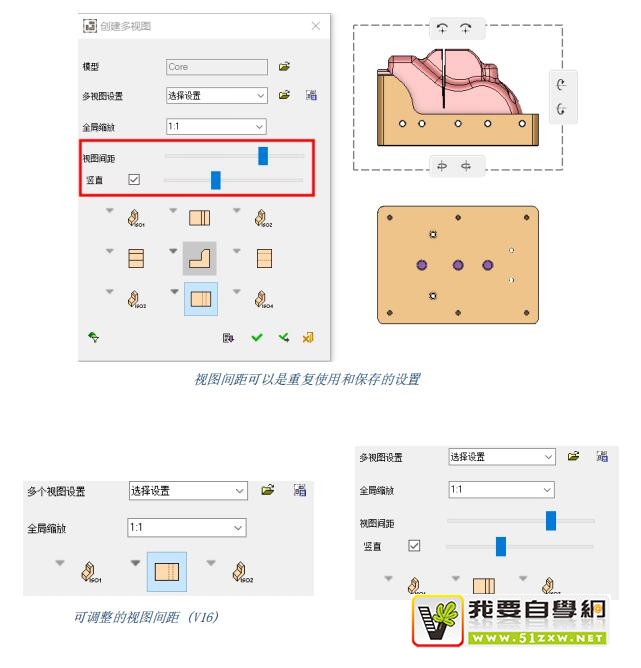

在创建过程中，现在可以动态调整多视图之间的间距。这样可以节省时间， 无需以后移动视图。
视图间距是基于模型大小的全局比例，或者可以单独设置垂直调整。
视图间距现在可以作为多视图设置文件的一部分保存，这样您的首选比例就可以很容易地重复使用。
图框阵列
更好的零件位置和顺序控制

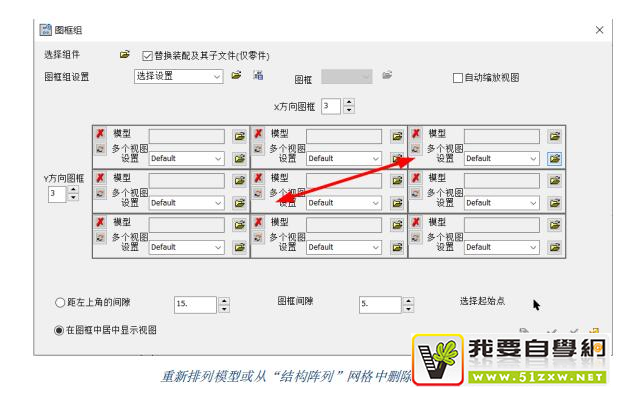

结构阵列现在允许您从框架列表中删除已加载的模型。
加载整个文件集比删除那些不需要详细信息的文件更方便。
结构阵列现在允许您交换阵列中文件的位置。
无论模型是如何加载的，都可以更好地控制零件在框架板上的位置。
使视图在每个图框中居中

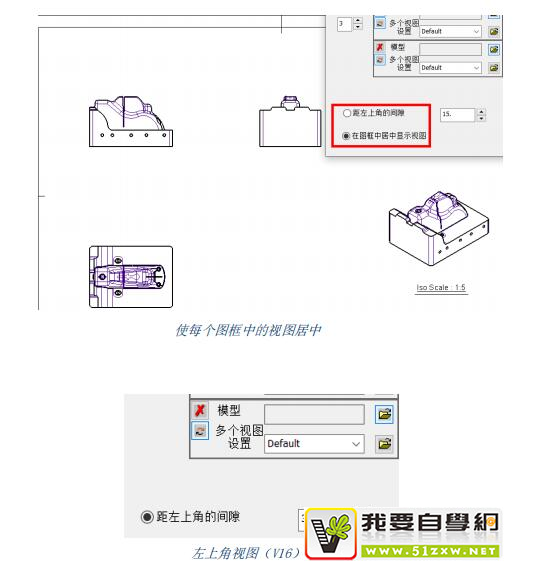

“视图阵列”有一个新选项，可以将创建的视图集中在图框空间中。
保留以前从左上角定位视图的选项。
尺寸
最小距离尺寸
可以创建一种新的尺寸类型——最小距离。
只有在两点之间进行线性标注时，才能找到此选项。
展开尺寸参数中的复选框。
“最小距离”也可用于创建基准尺寸。
“最小距离”也可以用于创建链尺寸。

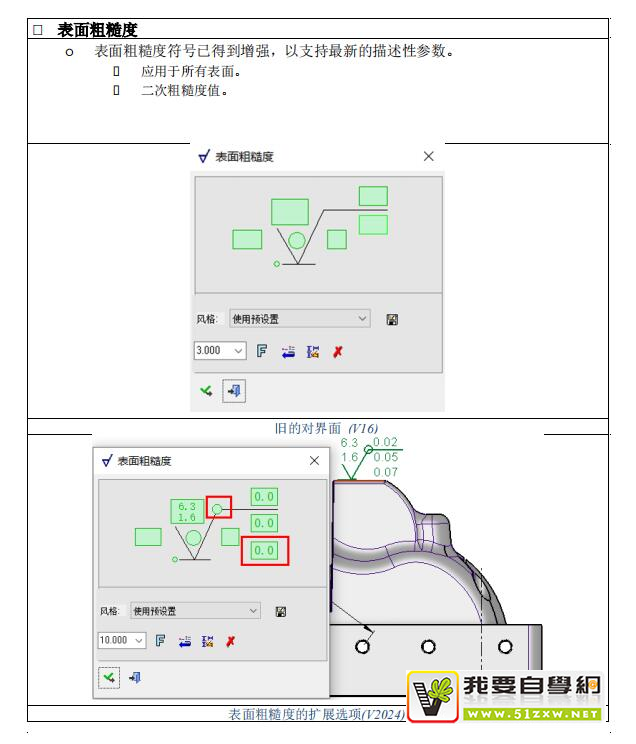

符号
特殊字符映射符号
在 Windows 字符集中查找特殊制造符号。
沉孔。
埋头孔。
深度
几何基准面
扩展和垂直文本
《几何基准特征指南》已得到增强，以更好地说明导向器和定位选项。
为了更好地与其他文档对齐，现在可以垂直旋转符号。
附加尺寸或公差

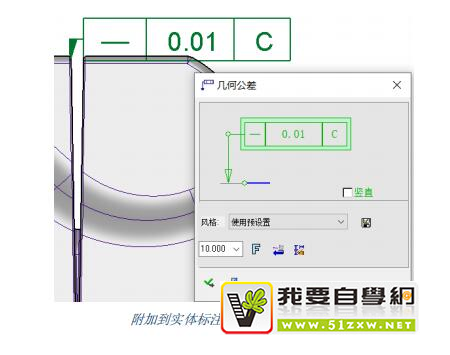

根据现行标准惯例，几何基准标志现在可以关联地附加到几何公差框架上。
几何基准面标志现在可以关联到以下尺寸：
线性的
径向
几何公差
扩展和垂直文本

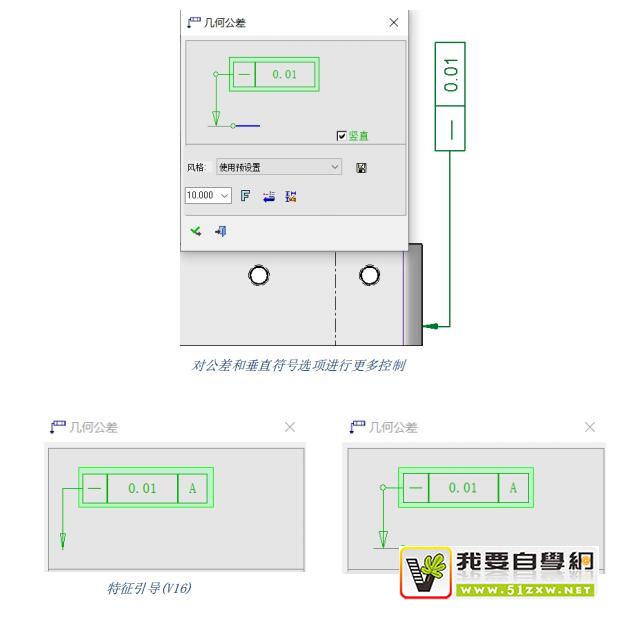

《几何公差特征引导》得到了增强，以更好地说明引线和定位选项。
为了更好地与其他文档对齐，现在可以垂直旋转符号。
附加尺寸
形位公差结构现在可以关联到以下尺寸：
线性的
径向
尺寸的公差结构
已经创建了一个链接，以允许在某些类型的尺寸内创建几何公差符号：
线性的
径向
通过在尺寸内创建公差符号，公差符号位于尺寸文本下方，并作为一个实体。
将尺寸和几何公差结合在一起，可以更容易地进行重新定位。
工程图更新
更新所有工作表
只需一个按钮，用户就可以更新链接到打开的绘图文档的所有模型。
这样可以同时更新整个图形中的所有视图，从而更新所有图纸，从而节省时间。
仍然显示覆盖 BOM 表、孔表和其他项目中的局部更改的警告。
“全部更新”提供了结果摘要和可选日志文件，该文件提供了任何潜在更新问题的详细信息。
按批量更新绘图文件

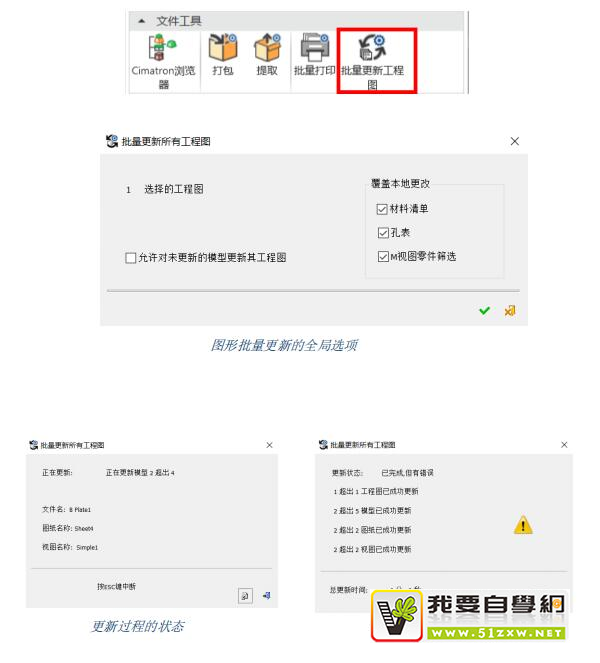

现在可以从外部提交多个绘图文件进行更新。
选定的每个图纸都会经历所有图纸的模型更新和视图重新生成的整个过程。更新后的图形将被保存。
全局参数可控制如何覆盖 BOM 表、孔表或 M 视图中的任何局部更改。
“按批次更新”提供了结果摘要和可选日志文件，该文件提供了任何潜在更新问题的详细信息
工程图标准

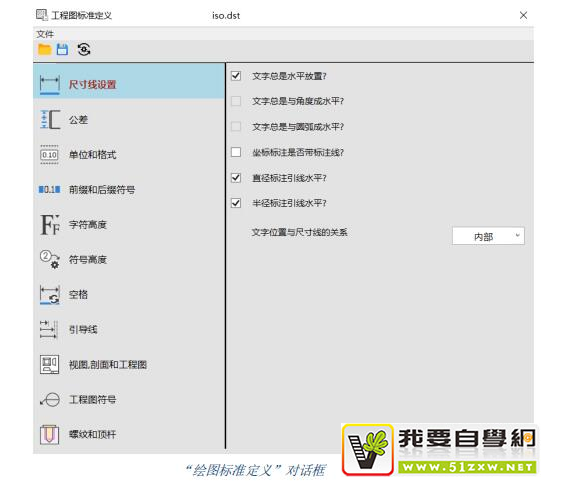

实用程序 —— 用于定义绘图标准的新对话框
“绘图标准定义”实用程序位于外部 Cimatron 控制面板的“设置”选项卡上。
重新编写此实用程序是为了在需要修改标准 ANSI、ISO 或 JIS 绘图规则时清晰易用。
视图属性
属性设置

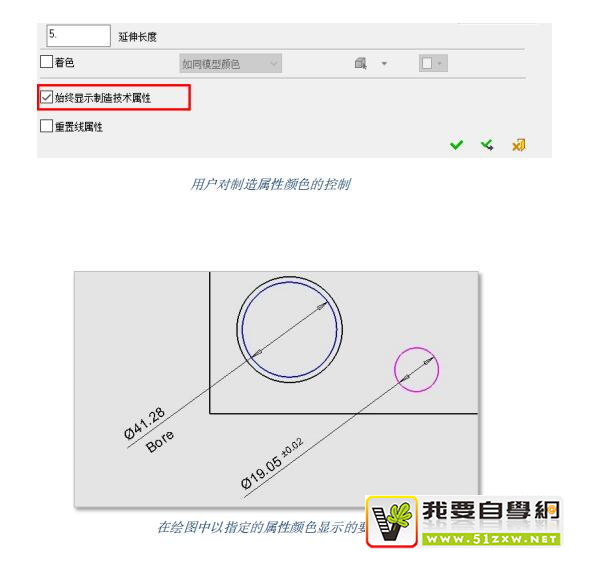

视图属性对话框现在提供了一个选项，让指定的制造技术属性颜色覆盖于正常视图颜色设置之上。

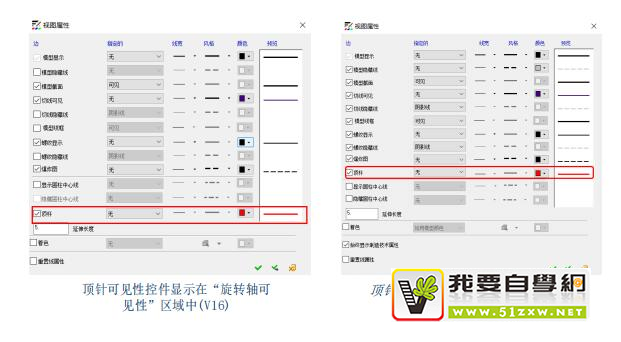

顶针可见性控制，更清晰的 GUI
顶针的可见性控制已移出旋转轴部分。现在很清楚，延伸参数影响旋转，而不是顶针孔。
