cad找出图形重心点的教程

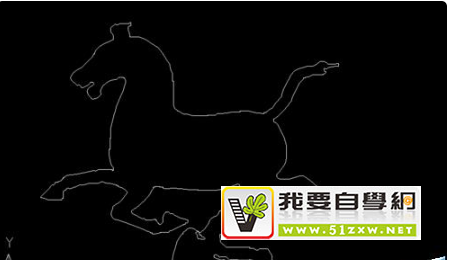

1、首先来看一下AutoCAD2007里面是怎么查找的。先来打开一个比较复杂点的图形如下图。
2、这是一个马踏飞燕的平面模型文件。看起来比较复杂，用普通划线确定重心是不可能的。下面就用cad2007查询命令里面的面域/质量特征命令来查找图形的重心。
3、第一步要生成一个面域，如果你的图形已经是一个面域可以跳过这一步骤。

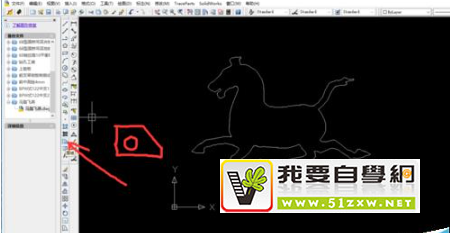

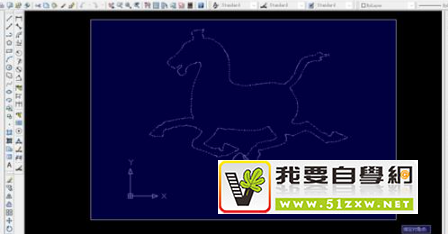

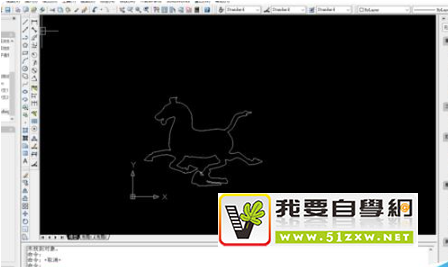

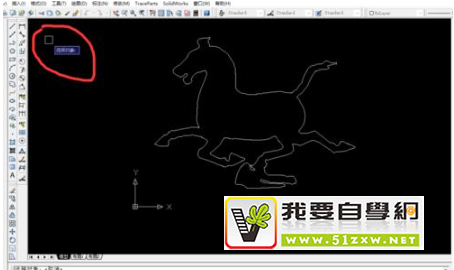

方法是：点击面域图标，系统提示选择对象，我们框选我们的图形， 确定。系统提示 已创建：一个面域。

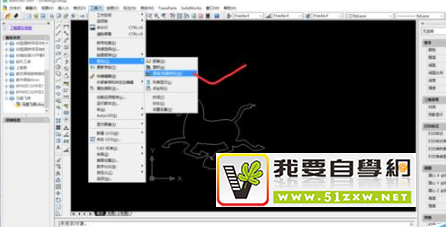

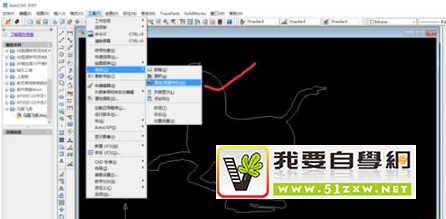

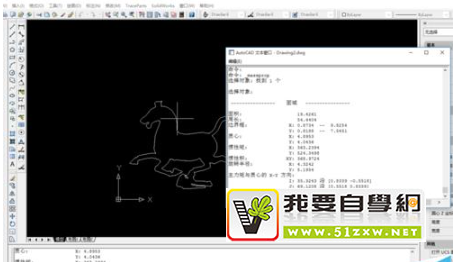

4、接下来点击工具-查询-面域/质量特征。选择我们刚刚建立的面域，确定。弹出一个类似于文本的文件。最下面是对面域的分析，其中质点就是面域的重心。
